Leica A60 F задуман как рабочий инструмент для сборочного участка. Это стереомикроскоп с увеличением от 5x до 30x на гибком штативе, который крепится струбциной к краю стола. Оператор подводит оптику к изделию, а стол под ней остаётся свободным для платы, оснастки и инструмента.
От лабораторных стереомикроскопов модель отличается приоритетами. Здесь важнее широкое поле зрения, большая глубина резкости и удобство позиционирования, чем максимальная кратность. Разберём, что это даёт на практике и когда вместо версии F стоит взять A60 S.
Чем A60 F отличается от лабораторного стереомикроскопа
Лабораторный прибор обычно стоит на массивном основании со столиком. Образец приносят к микроскопу и кладут под объектив. На производстве всё наоборот: изделие закреплено в оснастке, оно может быть крупным, и переносить его неудобно. Гибкий штатив A60 F решает эту задачу. Оптическая головка перемещается над столом по горизонтали и по высоте, после чего остаётся в выбранном положении.
Второе отличие связано с диапазоном увеличений. Он сдвинут вниз: от 5x до 30x при зуме 6:1. Для пайки, монтажа и осмотра деталей этого достаточно, зато оператор видит большой участок изделия целиком и реже его передвигает.
Третье отличие в исполнении корпуса. Он сделан из антистатического пластика, что важно при работе с чувствительными электронными компонентами.
Оптика: поле 46 мм и глубина резкости 13,6 мм
A60 F построен по схеме Грену (два наклонённых друг к другу оптических канала) с технологией FusionOptics. Суть технологии в том, что два оптических канала настроены по-разному. Один даёт изображение с высоким разрешением, второй с большой глубиной резкости. Мозг объединяет обе картинки, и оператор видит объект одновременно чётким и объёмным.
Цифры производителя для этой модели:
- увеличение 5x-30x, зум 6:1;
- максимальное поле зрения 46 мм;
- глубина резкости до 13,6 мм, это значение относится к малому увеличению;
- рабочее расстояние 122 мм;
- окуляры 10x/23 с настройкой, рассчитаны на работу в очках;
- межзрачковое расстояние 52-76 мм.
Глубина резкости особенно полезна при пайке. Вывод компонента, контактная площадка и жало паяльника находятся на разной высоте. Чем больше глубина резкости, тем реже приходится перефокусироваться в процессе работы. На максимальном увеличении она закономерно меньше, поэтому сложные операции удобнее вести на средних кратностях.
Рабочее расстояние 122 мм оставляет место для паяльника, пинцета, дозатора или отвёртки. Руки и инструмент не упираются в объектив, а оператор сидит прямо.
Гибкий штатив и кольцевой осветитель
Штатив версии F крепится к столешнице струбциной и занимает на столе минимум места. Плечо позволяет быстро перевести головку к другому участку изделия и подстроить высоту. Для длинных плат и корпусных деталей это заметно экономит время.
Подсветка встроена в прибор. Это кольцевой осветитель из 16 светодиодов с цветовой температурой 5600 К и десятью ступенями яркости. Заявленный ресурс светодиодов составляет 50 000 часов. Такая температура близка к дневному свету, поэтому цвета флюса, маркировки и окислов читаются близко к естественным.
Кольцевой свет даёт ровную бестеневую картинку. У него есть обратная сторона: на зеркальных поверхностях и свежем припое возможны блики. Если блики мешают, снижают яркость или меняют угол наклона головки относительно изделия.
При организации рабочего места стоит проверить три момента:
- Толщина и прочность края столешницы в месте крепления струбцины.
- Вылет плеча: достаёт ли головка до дальнего края самого крупного изделия.
- Устойчивость стола. Вибрация от соседнего оборудования на увеличении 30x уже заметна.
Задачи: пайка, сборка, контроль качества
Основные области применения A60 F связаны с производством и ремонтом.

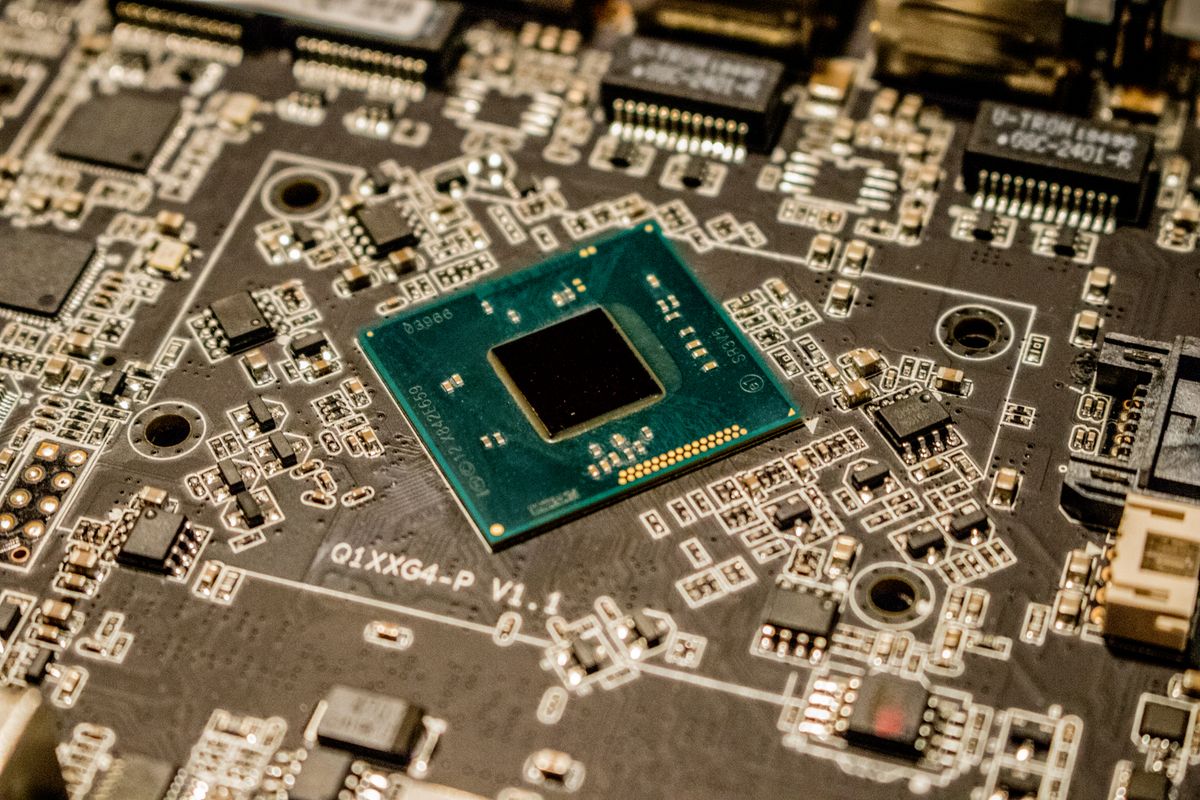

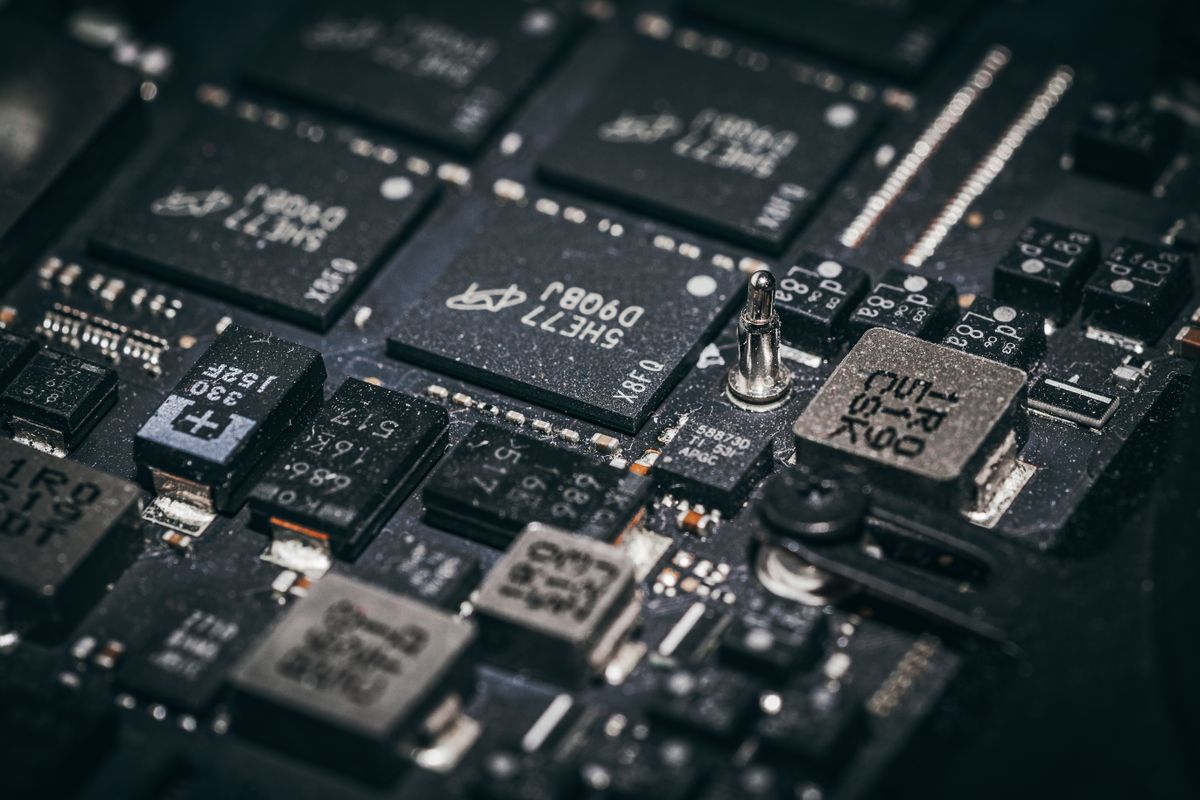

- Электроника. Монтаж и демонтаж компонентов, проверка паяных соединений, поиск перемычек и непропаев, доработка плат.
- Точная механика. Сборка мелких узлов, осмотр резьбы, кромок и заусенцев.
- Медицинские изделия. Контроль сварных швов, покрытий и чистоты поверхности.
- Входной и выходной контроль. Осмотр деталей на царапины, сколы, дефекты маркировки.
Модель рассчитана прежде всего на визуальную работу через окуляры. Если технологический процесс требует сохранять снимки каждого изделия, возможность документирования нужно обсудить с поставщиком до заказа. Для таких участков часто выбирают стереомикроскопы с фототубусом или встроенной камерой.
Комплектацию удобнее согласовывать с поставщиком, которому можно описать изделия и условия на участке. В компании «Микроптика» микроскоп Leica A60 F поставляется по запросу. Специалисты уточняют размеры изделий, тип операций и требования к рабочему месту, после чего предлагают подходящий вариант штатива.
A60 F или A60 S: какой штатив выбрать
Оптика у двух версий одинаковая, различается штатив; точный состав комплекта уточняйте у поставщика. В версии F это гибкое плечо со струбциной. В версии S это поворотный штатив на тяжёлом основании, который стоит на столе и не требует крепления.
- A60 F подходит, если рабочее место постоянное, стол имеет прочный край, а свободная площадь столешницы в дефиците.
- A60 S удобнее, когда прибор переносят между постами, столешница не допускает крепления струбцины или изделия размещаются далеко от края стола.
Есть и общий критерий. Если оператор в течение смены работает с изделиями разного размера, полезно проверить оба штатива на самом крупном из них. Головка должна дотягиваться до дальней точки изделия без перестановки оснастки и держать положение после того, как её отпустили.
Перед вводом в эксплуатацию настройте прибор под оператора. Сначала выставляют межзрачковое расстояние, затем фокусируются на максимальном увеличении и подстраивают окуляры на минимальном. После такой настройки резкость сохраняется во всём диапазоне зума.
