Что можно сделать на токарном станке по дереву: точение необычных изделий, видео

Что можно сделать?

Токарный станок – инструмент не только для изготовления строительных заготовок. Часто он используется для создания различных сувениров и декоративных изделий: шкатулки, вазы, шахматы, подсвечники, деревянные игрушки и многое другое.

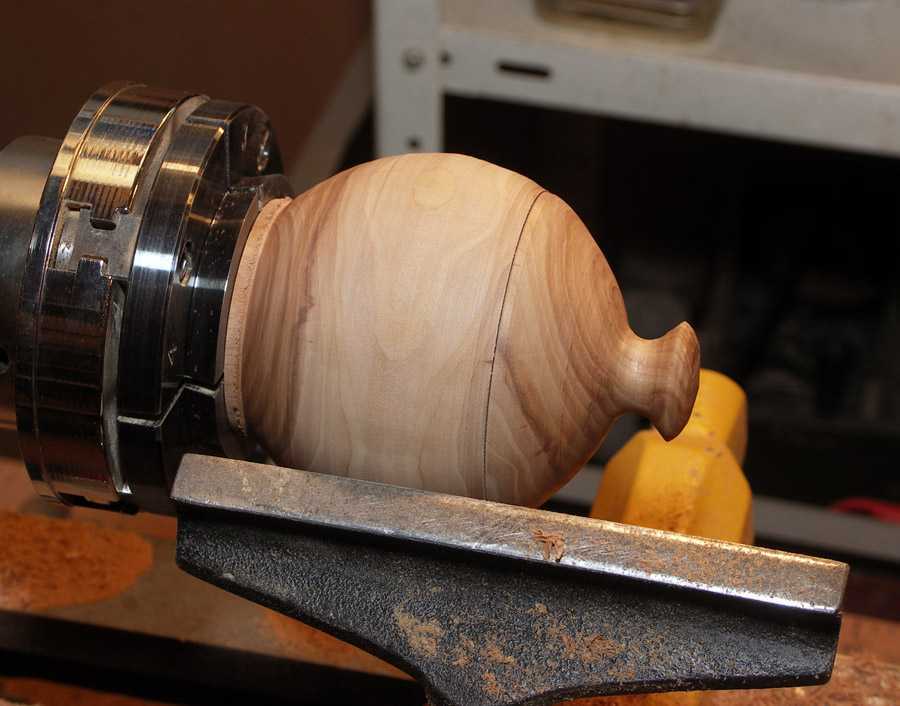

Ваза

Кроме станка, понадобятся и другие инструменты: стамеска, линейка, циркуль, ножовка, топор, рубанок. Учитывая многообразие форм, какие могут принимать вазы, данные изделия могут быть достаточно простыми или сложными.

Рассмотрим несложный пример:

заготовка, подработанная по длине и с торцов, устанавливается на станке;
снимается верхний слой дерева и придается задуманная форма: овальная, прямая и др.
с помощью сверла в свободном торце по центру делается отверстие глубиной меньше длины вазы;
резцом «косячок» вырезается полость изделия;
изделие шлифуется, дно дорабатывается вручную;
покрытие лаком.

Точеные шахматы

Для изготовления шахмат подойдут маленькие деревянные заготовки с диаметром сечения 50–60 мм.

С одной стороны заготовки сечение нужно более мелкое – этим концом заготовка будет фиксироваться на станке.

резцом подрезается свободный конец заготовки и прижимается к задней бабке;
снимается слой древесины для придания круглой формы;
на усмотрение мастера вытачивается форма самой фигуры;
шлифовка, фигура отрезается от фиксируемой части;
покрытые лаком/краской.

Важно!
Фиксируемая часть должна быть подработана до округлой формы, так как установка в патроне четырехгранной заготовки создаст дополнительную нагрузку на резец!

Делаем шкатулку

Шкатулка – довольно простое в изготовление изделие. В качестве основы можно использовать заготовку в форме цилиндра.

Главную сложность здесь представляет крышка, которая должна быть вровень с краями корпуса шкатулки и входить в пазы стенок, чтобы плотно закрываться.

закрепляем заготовку на станке и полукруглым резцом придаем более четкую форму;
прямым узким резцом формируем внутреннюю полость шкатулки;
треугольным резцом доводим получившеюся нишу до стенок корпуса;
прямым широким резцом формируем дно изделия и паз для крышки;
шлифуем, наносим лак и воск.

Крышка делается из аналогичной заготовки только более тонкой. Она проходит те же этапы, что и корпус, а формирование внешней и внутренней стороны, которые могут быть прямыми или выпуклыми, проводится прямым широким резцом.

Деревянные изделия своими руками из разных пород древесины

Еще более удивительные вещи из дерева изготавливают полностью вручную, без токарного станка. Так, популярным стало создание деревянного корпуса для обыденных вещей: флеш-накопитель, компьютерная мышь.

Существует даже концептуальная модель телефона, изготовленного полностью из дерева и имеющего сенсорные кнопки.

Статуэтки животных

Подобное искусство целиком и полностью зависит лишь от уровня мастерства изготовителя и его фантазии. Для подобных изделий лучше подходит липа.

Эта порода не образует трещин и хорошо поддается обработке. Но работают и с другими породами. Для изготовления понадобятся:

стамеска с закругленным и треугольным концом для создания соответствующих форм;
нож-косяк и нож со скошенным лезвием.

Прежде чем сразу приступить к работе с деревом лучше набросать на бумаге эскиз, как будет выглядеть будущее изделие. Часто рисунок калькой переносят на заготовку, а во избежание ошибок до работы с металлическими инструментами рисуют на фигуре контур карандашом.

Поделки-сувениры

В качестве небольших подарков и сувениров отлично смотрятся различные изделия из дерева, сделанные своими руками. Это могут быть кухонные принадлежности: ложки, лопатки. Различные брелоки, значки, целые картины и многое другое.

Как изготовить резец своими руками для токарного станка по дереву

Многие мастера столярного дела отдают предпочтение самодельным токарным резцам по дереву. Поэтому зачастую делают инструменты самостоятельно, а не приобретают фабричные изделия. Конечно, инструмент изготовленный в заводских условиях отвечает всем нормам, поскольку при его изготовлении соблюдаются технические характеристики и требования по безопасности труда, однако при правильно подходе можно сделать резцы, которые ничем не будут уступать фирменным.

Основной сложностью начального этапа изготовления является правильный подбор заготовок.

Кроме того, какой твердостью должна обладать режущая кромка важно учитывать и способ крепления инструмента в державку. Благодаря этому компоненту осуществляется фиксация инструмента

В связи с этим важно учитывать значение габаритных размеров.

Следующий момент — это подбор заготовительных материалов. В идеальном варианте лучше всего применять заготовки из инструментальной стали, но недостатком для их обработки в домашних мастерских является твердость материала. Из-за этого в основном применяется ряд подручных материалов, которые закаляются после предварительных видов обработки.

Как утверждают многие профессиональные домашние мастера, чтобы изготовить качественный резец своими руками подойдет использование следующих заготовок:

рашпилей или напильников. Зачастую обработка проводится с уже изношенными инструментами, утративших свое первоначальное состояние

Важно перед этим проверить, чтобы на материале отсутствовали трещины и существенные сколы;
стальных арматурных прутков. Мастера рекомендуют использовать модели у которых квадратное сечение и исходные размеры, не сильно отличаются от заводских;
автомобильных рессор

Главной сложностью является первичная обработка, поскольку заготовке необходимо будет придать прямоугольную форму, используя автоген или сварочный аппарат.

После того, как была обеспечена нужная форма будущему инструменту выполняют его первичную заточку. После заточки проводится закаливание режущей кромки. Чтобы провести данную операцию кромку резца необходимо разогреть до температуры накала (покраснения метала), после чего остудить в машинном масле, опусти туда резец.

В процессе самостоятельного изготовления режущих инструментов важно знать:

что при меньшем размере рабочей части, гораздо сложнее и проблематичнее удерживать его в процессе точения. Длиной размер должен обеспечиваться полноценным захватом кистью, плюс упоры на подлокотниках, плюс расстояния от подлокотников к заготовкам, плюс запасы на износы и затачивания. Поэтому первоначальной длиной рабочих частей должны быть размеры не менее 200 мм, но и размеры, превышающие 400 мм, вызывают неудобства от рабочего процесса. Оптимальной длиной считает показатель 200-300 мм;
чем более короткий размер хвостовика, тем вероятнее, что он может быть вырван из рукояти. На основе этого, при изготовлении режущего инструмента изготавливаемого из напильника или рашпиля, размер хвостовика удлиняется в минимум в 1,5 раза;
чем более тонкая и узкая рабочая часть инструмента, тем вероятнее его повреждение при обработке заготовки при обтачивании. Из-за этого на начальной стадии обтачивания, когда у заготовки отсутствует абсолютная цилиндрическая форма и возникает биение по поверхности лезвия, а также при большом диаметре, когда у силы резания большие значения, следует использовать резцы с достаточным значением толщины.
токарный резец по дереву должен быть оснащен рукояткой, которая не меньше 250 мм. Если ее размеры будут существенно меньшими, то при точении резец будет трудно удержать в руке, что повлечет за собой плохое качеств обработки.

Торсионный станок

Предназначен для перекручивания разлисных деталей. Имеет следующие узлы сборки:

Каркас (основание, опорная рама);
Подвижный и статистический зажимы (тиски);
Рукоять для проворачивания (скручивания). Чем она длинее, тем меньше нужно прилагать усилий. С другой стороны, ничто не мешает подключить к подвижному зажиму электродвигатель, чтобы не скручивать металл вручную!

Принцип работы торсионного станка

Стальная балка станет основой будущего станка. К одной стороне следует приварить лист стали, на который при помощи болтов и гаек крепятся тиски. Чтобы в будущем металл не выскакивал во время работы станка к нижней и верхней части тисков крепятся пластины.

На другую сторону балки крепятся ролики, на которые будет смонтирована рабочая поверхность станка. В дальнейшем, на противоположный конец следует закрепить еще одни тиски с подвижными элементами и проследить, чтобы конструкции на двух сторонах располагались на одном уровне.

Далее следует закрепить стальную ручку, прикрепить редуктор, двигатель и штурвалы, после чего выполнить стальной защитный кожух для готовой конструкции, оборудованной подвижным и неподвижным блоками.

Поделки на токарном станке по дереву: фото, видео и чертежи

Деревянные поделки и посуда очень красивы и многие до сих пор используют ее в быту. С давних времён умельцы вытачивали такую посуду. Чтобы показать всю красоту дерева, его обрабатывали не вдоль волокна, а в поперёк. При этом выразительно выделялся древесный рисунок.

В статье будут рассмотрены несколько мастер-классов по изготовлению поделок на токарном станке.

Ваза из дерева на токарном станке

Инструменты:

Токарный станок, можно и самодельный.
Различные резцы, их можно изготовить самостоятельно. Фото и видео технологии изготовления таких легко можно отыскать в интернете.
Рубанок.
Ножовка.
Циркули, линейки.
Топор, пила.
Дрель, сверла.
Шлифовальные шкурки, напильники, стамеска.
Масло, не токсичный лак, кисти.

Технологический процесс изготовления:

Отпилите чурбачок по длине около 20 см. Расколите его на две половины.
По дереву на месте раскола пройтись рубанком.
Затем следует вымерять центр круга и начертить окружность.
На следующем этапе отпилите на заготовке углы и торцы (угол 45°).
Просверлите отверстие, в точке, отмеченной центром окружности, глубиной 10 мм, диаметр — 5 мм.
Закрепить заготовку в станке.
С помощью резца-косячка выточить в заготовке полость. Не задевая стержень технологический.
С внешней стороны поделки провести обработку, придать чашеобразную форму.
Окончательно зачистить полость изделия.
Провести шлифовку по дереву внешнюю и внутреннюю.
Изделие снимается, на станке работ уже не будет. Обрабатывается днище вазы.
Стержень срезается, и место среза зашлифовывается.
Снаружи покрыть вазу лаком по дереву, внутренняя часть протирается маслом подсолнечника.

Сейчас мастера публикуют много фото и видео материалов о резьбе по дереву, поэтому выбрать вид и форму изделия не составит труда.

https://www..com/watch?v=knemzdYI9mc

Шкатулка-солонка из дерева

Материалы и инструменты:

Дерево акации.
Резцы — самодельные из обычных напильников.
Ножовка.
Наждачная бумага.
Воск, лак.

ПОДРОБНЕЕ ПРО: Выкройка милой совы из фетра

Этапы изготовления солонки на токарном станке:

Возьмите деревянную заготовку цилиндрической формы закрепите на станке (токарном). Почему отдано предпочтение дереву акации. Потому что его древесина имеет декоративный светло-зеленый оттенок, а после шлифовки отдаёт перламутром. Посмотрите фото других видов древесины, может вам нравятся более тёмные оттенки.
Сначала округлить чурбачок, сняв грани полукруглым резцом.
Затем с помощью резца-косяка сделать более гладкое закругление, и нанести углубления для декоративных бандажей солонки.
Срезать с двух сторон от углублений, чтобы получились выпуклости, и закруглить грани.
На следующем этапе вырезать внутреннюю часть шкатулки. При помощи прямого узкого резца делать углубление без резких движений, ступеньками уходя вглубь. Подойдите к этому процессу старательно, хорошо, если посмотрите видео такой работы.
Треугольным резцом, движением центр — край, плавно расширить полость до самого дна.
С помощью широкого прямого резца выровнять дно, сделать паз для крышечки.
Наждачной бумагой зашлифовать дно и стенки поделки.
Ножовкой срезать изделие со станка. Можно это сделать когда включен станок, движением ножовки от себя к детали. Не доведя до конца, остановите станок и срежьте заготовку.
Для отделки сверху покрыть шкатулку- солонку лаком, внутри — воском.

Изготовление крышки для шкатулки солонки

Материалы и инструменты:

Дерево акации.
Резцы — самодельные из обычных напильников.
Ножовка.
Наждачная бумага.
Воск, лак.

Этапы работы:

Здесь представлена технология изготовления куполообразной крышки, но на фото и видео различных мастеров вы можете научиться точить другие виды крышек. Итак, крышечку следует подогнать по размер солонки.
Внутренность крышки формируется при помощи полукруглого резца.
Потом сформировать наружную часть крышки и ручку.
Зачистить крышечку наждач и вскрыть лаком.

Поделки по дереву не очень сложные, но требуют практики и точности движений, смотрите фото и видео мастер-классов других мастеров и сможете открыть для себя новые техники и стили.

ПОДРОБНЕЕ ПРО: Цветы из гофрированной бумаги: розы, тюльпаны, гвоздики

https://www..com/watch?v=bS5BjRHCBis

Процесс работы при креплении между двумя центрами

Одним из наиболее популярных способов работы на токарном станке является вытачивание детали, закрепленной между передней и задней бабкой. Подобным методом можно изготавливать различные изделия, в том числе достаточно большого размера. Помимо универсальности, этот способ отличается безопасностью, его рекомендуют для обучения работе на токарном станке по дереву начинающих токарей.

Обтачивание до цилиндрической формы

Используя полукруглый резец с ровной режущей кромкой, выполняют выравнивание детали. Начиная с одного конца заготовки, без сильного нажима, медленно и аккуратно снимают избыточный материал. Не надо гнаться за скоростью, эта работа не терпит суеты. В результате с поверхности должны исчезнуть все плоскости, а заготовка должна обрести форму правильного цилиндра требуемого диаметра.

Выравнивание плоским резцом

После того как болванке придана форма правильного цилиндра, токарный станок отключают. Поскольку в процессе работы было снято некоторое количество материала, заготовка стала тоньше, следовательно, нужно пододвинуть подручник ближе.

Дальнейшее выравнивание выполняют с помощью косого плоского резца. Это простой и эффективный прием. Полотно резца упирается на подручник, его поддерживают одной рукой, второй держат за ручку, немного приподымая инструмент для противодействия вращению заготовки.

Время от времени станок отключают, с помощью штангенциркуля контролируют диаметр детали.

Использование отрезного резца

Данный тип резцов применяют в случае необходимости отрезать заготовку из дерева определенной длины. Он оставляет идеально ровный срез, практически не требующий последующей шлифовки.

Чтобы срез получился точным, рекомендуется предварительно поставить пометку на детали. Для этого подойдет обычный карандаш. Удерживая резец перпендикулярно заготовке, с легким нажимом его вдавливают в древесину. Срез делают не на полную глубину, оставляют тонкую шейку, которую впоследствии срезают ножом или пилой.

Выполнение декоративных элементов

Основные декоративные элементы, которые изготавливают на токарном станке, – это валик и желобок. Чаще всего между ними оставляют цилиндрический поясок. Комбинируя эти три несложные детали, можно вытачивать самые разные изделия из дерева: от карнизов до элементов мебели.

Работать будет проще, если выполнить предварительную разметку. Для этого достаточно линейки и простого карандаша. Пометки делают при выключенном станке, а когда заготовка начнет вращаться, их наводят с помощью того же карандаша. Достаточно поднести грифель к вращающейся поверхности, линия получится отчетливой и контрастной.

Работу начинают с того, что резцом проделывают канавку чуть в стороне от намеченной линии. Глубина канавки примерно 3 мм. Наклоняя режущую часть в одну сторону и в другую, расширяют канавку.

Остается придать валику правильную форму, для этого резец устанавливают точно посредине канавки и медленно проворачивают ручку, позволяя режущей кромке снимать лишнюю древесину. Точно так же делают другую сторону валика.

Создавать желобки удобно с помощью полукруглого резца. Медленно передвигая его по заготовке между пометками, снимают лишнюю древесину, постепенно увеличивая глубину выемки. Придать законченность желобку можно с помощью косого резца. Им формируют переход от желобка к валику или цилиндрическому пояску.

Что можно изготовить?

Опытный мастер с помощью токарного станка может изготовить огромное количество предметов, начиная от простых реек и заканчивая изысканными предметами мебели.

Салатницы

В зависимости от размера заготовки можно сделать более глубокие салатницы или плоские. Работа в любом случае требует терпения и фиксации заготовки на одном конце.

Коробочки

Эти изделия требуют большего мастерства от токаря. Но в результате можно получить настоящее произведение искусства.

Ножки для мебели

Здесь фантазия мастера безгранична

Комбинируя разные декоративные моменты, можно сделать поистине изящные ножки, которые будут привлекать всеобщее внимание и восхищение

Игрушки

Куклы, медведи, и, конечно, матрешки – это все в руках опытного токаря может получиться из простой деревянной болванки.

Кубки

Деревянный кубок подойдет в награду победителю и украсит полку любого серванта. Дополнительно можно выжечь памятную надпись.

Вазы

Деревянные вазы, выполненные на токарном станке, отличаются разнообразием форм и украшений. В них цветы всегда смотрятся на порядок красивее, а атмосфера ближе к натуральной.

Устройство токарного станка по дереву

Этот агрегат включает в себя несколько главных узлов. Каждый из них выполняет определенную функцию. Для изготовления самодельного устройства потребуется более подробно ознакомиться со структурой этих элементов.

Домашний токарный станок, который изготавливается своими руками, позволит значительно сэкономить на покупке такого дорогостоящего оборудования

Станина. Основа любого станка, в том числе и деревообрабатывающего. Данный узел обеспечивает устойчивость конструкции на рабочей поверхности, а также способствует фиксации отдельных элементов станка. Благодаря станине все составляющие располагаются в нужных местах.

Важно запомнить, что стационарные устройства имеют более габаритную станину, оснащенную ножками. В свою очередь, настольные агрегаты имеют более компактную основу, что делает их мобильными

При производстве станка по дереву своими руками нужно уделить особое внимание этому узлу, так как от него зависит точность и эффективность работы конструкции в целом

Передняя бабка. Этот узел выполняет очень важную функцию: обеспечивает вращение деревянной болванки во время ее обработки. Заготовка фиксируется в патроне, расположенном в шпиндельном валу. Стоит отметить, что некоторые малогабаритные станки включают в себя переднюю бабку, которая может двигаться по направляющим основы (станины). Ее перемещение позволяет отрегулировать расположение отдельных деталей относительно друг друга.

Когда деталь подвергается обработке, переднюю бабку токарного станка надежно закрепляют. Модели, которые относятся к стационарным, нередко совмещают этот элемент со станиной, что делает его полностью неподвижным.

Схема токарного станка по дереву

Задняя бабка. Этот узел, входящий в состав деревообрабатывающей конструкции, не является статичным. Он выполняет очень важную функцию: фиксирует в нужном положении болванку во время ее обработки. Закрепление заготовки посредством заднего узла учитывает ее прижим к патрону. Благодаря тому, что задняя бабка способна свободно перемещаться по направляющим элементам станины, обеспечивается фиксация и обработка деталей разной длины.

Суппорт. Очень важный элемент конструкции, благодаря которому реализуется перемещение резца. Причем последний может иметь различное расположение по отношению к шпинделю. В большинстве самодельных устройств такого типа данную функцию выполняет подручник, надежно закрепленный в рабочем положении.

Эта часть станка способна перемещаться по направляющим основы (станины). Малогабаритные настольные устройства, как правило, подразумевают использование такого элемента, как упор для резцов.

Суппорт универсального токарного станка предназначен для перемещения закрепленного резца вдоль оси шпинделя

Таким образом, как серийный, так и самодельный станок является довольно сложной конструкцией. Любой агрегат для обработки дерева включает в себя несколько взаимосвязанных между собой узлов. Перед тем как сделать токарный станок по дереву своими руками, необходимо четко понять назначение его составляющих.

Изготавливаем поделки из металла

С помощью одних лишь плоскогубцев, кусачек и проволоки можно тоже своими руками создать совершенно удивительные вещи. Нужно лишь немного умения и безграничная фантазия. Еще более сложные поделки создаются при помощи болтов и гаек.

Бабочка из проволоки

Прежде чем начать творить лучше нарисовать эскиз будущей бабочки. Завитушки на крыльях делаются плоскогубцами: загибается петля и проволока оборачивается вокруг несколько раз.

От завитушки из свободного конца проволоки выводим форму крыла и загибаем прут вдоль туловища, превращая его в один из усиков.

Бабочка будет состояться, по сути, из двух одинаковых частей: крыло с завитушками и одним усиком. Позднее два крыла соединяются – усики связываются по всей длине.

Машинка

Есть варианты создания машинки из болтиков и гаек, а можно согнуть машинку из частей проволоки. Лучше начать с эскиза – образа будущего изделия и строго следовать картинке, последовательно соединяя составные части.

Собачка из болтиков

Можно использовать совершенно разное количество болтов и гаек разных по размеру. Так, с помощью шайб и винтиков создаются самые удивительные создания, ограниченные лишь мыслью создателями.

Детали хорошо соединяются друг с другом, а для придания более сложных форм их лучше сваривать вместе.

Роза

Можно создать настоящий шедевр при помощи сварки болгарки, но можно обойтись и проще. Достаточно проволоки тонкого листа металла, плоскогубцев и кусачек.

Из листа будут вырезаться заготовки будущих лепестков, а позднее им предастся соответствующая форма. Лепестки необходимо собрать в бутон и скрепить.

Конечно, лучше сваркой, но можно попробовать и склеить. Первые два лепестка сжимаются пополам, а все последующие – по окружности бутона. Из проволоки гнем стебель и в дальнейшем прикрепляем к нему бутон.

Важно!

Проволока для стебля должна быть достаточно жесткой, чтобы выдержать вес бутона цветка.

Металлическая сова

Рисуем эскиз, а затем начинаем изготавливать составные части, которые позднее необходимо сварить вместе. Из куска металлической трубы будет заготовка туловища.

Труба отшлифовывается и ей придается каплевидная форма – будущее тело совы. Из листового железа будут вырезаться крылья и перья. С помощью зубила и молотка на этих частях будут делать насечки – фактура птичьих перьев.

Глаза – два просверленных отверстия в трубе и закрученные болты. Лапки – толстая проволока, которой будет придана необходимая форма.

Превращаем болт в сувенирный охотничий нож

болт необходимой толщины длиной не менее 10 см зажимается в тисках и грани стачиваются болгаркой;
газовой горелкой нагреваем болт докрасна;
на наковальне придаем ему плоскую форму;
на рукояти делаем прорези для ручки, которую позднее можно изготовить из дерева, а лезвие обрабатываем, придаем необходимую форму и затачиваем;
ручка крепится заклепками.
