Чайка 142 м: настройка регулятора верхней нити, подготовка, проверка правильности установки

Устройство и характеристики модели Чайка 142 М

Аналог этого типа прибора — швейная машина Подольск. По этой причине можно использовать всю информацию статьи для двух устройств.

На рынке представлено 4 способа управления машинками: механическое, электромеханическое, электронное и компьютерное. Устройство имеет электромеханический тип управления. Модель также оборудована дополнительной кнопкой реверса, которая позволяет производить процедуру в обратном направлении. Мощность, которая потребляется машинкой, равняется 70Вт. Также прибор имеет опцию освещения при проведении процедуры шитья, осуществляет 19 швейных операций. Петли выполняются в режиме «полуавтомат».

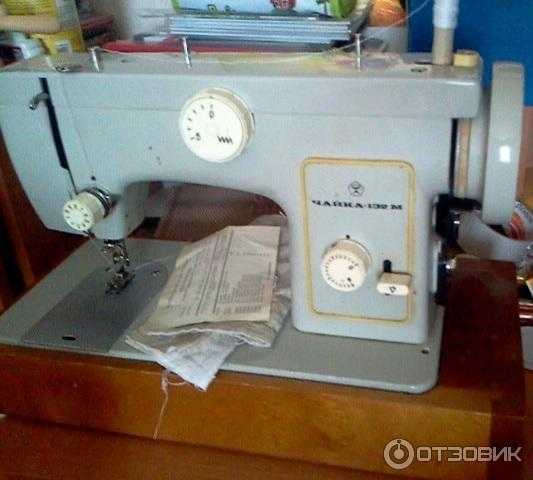

Швейная машинка Чайка 142 М

Типы строчек:

• обметочный;
• потайной;
• эластичный;
• эластичный потайной.

Максимальная длина стежка составляет 4 мм, ширина — 5 мм. В комплектацию входят лапки, позволяющие вшить молнию, а также пришить пуговицу.

Швейная машина чайка 142 м состоит из рукавной платформы, отсека для аксессуаров, мягкого чехла. Вес составляет 5,7 кг.

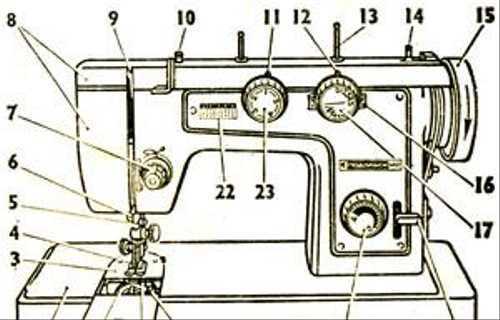

Схема деталей швейной машины

Тумба имеет довольно сложную конструкцию, поэтому следует обратить к наглядной схеме, представленной выше.

Прибор состоит из запчастей:

Инструкция по эксплуатации

Для описания управления и настройки швейных машин «Чайка-142М» и Chayka 142М в сравнении стоит с самого начала рассматривать равноценные модификации с электрическим приводом. Ножные варианты с ремнем сегодня не выпускаются. Настройка и регулировка техники всегда начинается со смазки. Выполняются все работы строго при отключенном электроприводе.

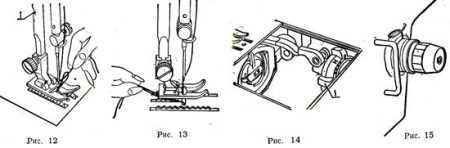

Заправка нити

Перед тем как начать пользоваться швейной машиной «Чайка-142М», нужно позаботиться о правильной заправке нити. Для этого нужно установить иглу в позиции, в которой желобок для нити будет направлен к оператору, а спиленная часть колбы окажется повернута в противоположную сторону. При погружении в пластину касания быть не должно. Если оно происходит, нужно провести позиционирование при помощи игловодителя – его винты ослабляются, выбирается положение строго по центру.

Далее можно переходить непосредственно к заправке нити. Нижняя находится на шпульке и нуждается в помещении внутрь шпульного колпачка челночного механизма. Его вынимают из машины перед заправкой. Шпулька помещается внутрь так, чтобы ее вращение происходило по часовой стрелке. Свободный конец нити длиной 10-15 см проводят через прорезь, заводят под пружину и крепят в специальном пазу, проверив свободу вращения.

Верхний натяжитель тоже заправляется в определенном порядке, с обязательным подъемом иглы и лапки до упора вверх. После этого из корпуса сверху вытягивается убранный во время хранения стержень для установки катушки, и она помещается на свое место. Кончик нити:

• протягивается через направляющую сверху;
• проводится справа налево между дисковым механизмом регулятора натяжения;
• выводится в ушко в рычаге;
• опускается вниз через пружину;
• заходит в нитенаправитель, размещенный в игловодителе;
• продевается в игольное ушко вручную или нитевдевателем.

Наматывание нити

В машинах старого образца штырь для установки шпульки находится сверху корпуса, там же, где основная катушка. Нить вынимают из заправки, проводят через специальный натяжитель, в несколько оборотов вручную крепят на шпуле, устанавливают ее на крепление, задвигают до упора. Маховик переводится в положение холостого хода, после чего на моталку подается усилие от привода и осуществляется намотка. При заполнении шпули остановка произойдет автоматически.

Управление

Для того чтобы начать шить, необходимо на левом регуляторе панели управления машиной «Чайка-142М» выбрать нужный тип строчки, а на правом установить отметку «0» с соответствующим указателем по центральной оси (соответствует положению стрелок часов на «12»). Нижним вращающимся контроллером выставляется длина стежка – она зависит от толщины ткани, увеличивается пропорционально ее росту. Для работы с материалами невысокой плотности достаточно положения 1,5-2 мм.

Для изменения направления шитья (реверса) необходимо перевести рычаг справа от регулятора длины стежка до упора вниз, выполнить закрепку и отпустить. Он сам займет штатное положение. Чтобы увеличить или уменьшить обороты хода машины, используется ножная педаль.

В машине можно регулировать подъем зубьев нижнего транспортера. Для этого с платформы демонтируется пластина, закрывающая доступ в челночный отсек. При обнаружении регулятора его помещают в нужное положение. Пометка «В» актуальна для проведения вышивальных и штопальных операций (лучше выполнять при минимальном шаге зигзага). Литера «Н» подходит для большинства материалов, особенно тонкий текстиль шьют в положении «Ш».

В модели нового образца реверс находится на панели ближе к игловодителю, скрытому в корпусе. Регуляторов 2 и они находятся друг над другом. Верхний отвечает за параметры стежка, нижний – за выбор типа строчки.

Уход

Для того чтобы швейная машина демонстрировала необходимую работоспособность, ей требуется правильный уход. Начать стоит с визуального осмотра корпуса. Нужно удалить с его поверхности все видимые загрязнения, пыль. После этого можно приступить к демонтажу съемных элементов. В старой версии можно было снять верхнюю крышку, в новой она опломбирована, и доступ для смазки механизмов представлен в ограниченном объеме.

Обязательным моментом в процессе ухода является очистка челночного отсека от застрявших в механизме очесов тканей. Эти работы ведутся при поднятой и зафиксированной в верхнем положении игле. Также ее и лапку можно полностью демонтировать. Освободив доступ к механизму, нужно смазать при помощи масленки все трущиеся детали. Достаточно 2-3 капель на каждый узел.

Смазка швейных машинок «Чайка»

Смазка в данном типе швейных машин осуществляется в большинстве случаев для того, чтобы хоть немного уменьшить создаваемый шум (к сожалению, это неприятная деталь работы с машинкой «Чайка»). Полностью устранить звук, издаваемый механизмом, в домашних условиях невозможно. Но если зубчики шестеренок смазать густой графитовой смазкой, то стук станет тише.

Ординарную смазку (и чистку) нежелательно производить чаще, чем раз в полгода

В основном стоит уделять внимание стыкам нескольких металлических деталей. Итак, для начала снимите верхнюю крышку и ванерку (нижнюю защиту), чтобы добраться до «внутренностей»

Использовать стоит только проверенное масло, которое специально выпускается для смазки швейных машин. При этом, даже самое качественное масло не убережет от жирных пятен на ткани, если вы «переборщите». Помните, 1-3 капли масла — и дело сделано.

Инструменты, которые понадобятся вам для чистки и смазки — обычная кисть для клея (чтобы почистить челнок и челночный отсек) и обычный медицинский шприц (для равномерной смазки).

Швейная машинка «Чайка» может выполнять прямую строчку, «зигзаг» и на его основе несколько других видов отделочных строчек. В наше время можно купить машинку только с педалью (электроприводом), ножные модели (с ремнем) выпускались в советское время.

Перед нами швейная машина конца 20 века, выпускаемая Подольским Заводом им. Калинина. Машина, как и предыдущие модели, полностью выполнена из металла. Автоматика как была из 5 копиров, так и осталась с тем же количеством. Правда практически 100% владельцев машины шили в одном положении ручки выбора программы.

Рисунок 1

Регулятор натяжения верхней нити
(Градусник) выполнен в металлическом корпусе, компенсационная пружина работает справа налево, что не особенно удачно, см. рис. 2

Рисунок 2

После снятия верхней крышки мы видим, что все детали машины такие же, как и на 142 классе, см. рис. 3:

1. Ручка выбора программы шитья;2. Ручка установки ширины стежка;3. Переключатель положения игловодителя (левое, центральное, правое);4. Корпус механизма автоматики;5. Съемники копиров;6. Копиры

Рисунок 3

На рис. 4 можно увидеть главное отличие от машин 142 класса
, а именно механизм игловодителя и стержня прижима лапки. Итак, для того чтобы отрегулировать правильно положение игловодителя, сначала нужно произвести правильно установку стержня прижима лапки
. Ослабляем винты 1 и 2 и устанавливаем лапку относительно прорези игольного отверстия и затягиваем винты. Ослабив винт 3 устанавливаем положение игловодителя относительно шитья, не забываем о том, что острие иглы № 100 должно входить точно в центр отверстия. Регулировочной шайбой убираем люфт игловодителя
, для этого отпускаем два винта 7, поджимаем шайбу к рамке и зажимаем винты. Винты 4 и 5 служат для фиксации и регулировки соответственно положения высоты лапки и положения стержня игловодителя. Винтом 6 фиксируем положение градусника. Этот винт необходимо периодически поджимать. Механизм нитепритягивателя
такой же как и в машине 142 класса.

Рисунок 4

На рисунке 5 показана правильная установка зубчатого сектора и шестерни челночного устройства
. Третий зуб шестерни должен войти между первым и вторым зубом сектора.

Рисунок 5

Низ машины никаких изменений не претерпел (см. рис 6):

1. Направляющая; 2. Кулачек (эксцентрик подъема); 3. Регулятор длины стежка; 4. Нижний конец дышла; 5. Кривошип; 6. Винт крепления кривошипа (ослабив его производят регулировку хода); 7. Винт крепления ручки обратного хода; 8. Винт (установка продвижения); 9. Нижний конец вилки; 10. Кривошип; 11. Болт крепления (установка положения зубцов транспортера ткани).

Рисунок 6

На рисунке 7 показан низ машины слева: 1. Ручка выбора высоты подъема зубцов транспортера; 2. Винт крепления, с его помощью производится регулировка высоты зубцов; 3. Направляющая; 4. Винты крепления эксцентрика подъема; 5. Эксцентрик подъема; 6. Вал транспортера ткани; 7. Челночное устройство; 8. Винт крепления прижимной скобы; 9. Зубчатый сектор; 10. Шестерня челночного устройства; 11. Регулировочная шайба.

Рисунок 7

Регулировка всех узлов и деталей, хода и продвижения, устранения люфтов в узлах точно такое же, как и машинах кл. 142, поэтому, посмотрев фильм, для Вас не составит труда разобрать, собрать и отрегулировать швейную машину.

Инструкцию швейной машины Чайка можно использовать как руководство по эксплуатации для любых моделей швейных машин, выполняющих строчку зигзаг типа Чайка: Чайка 2, Чайка 3, Чайка 134. Эта инструкция швейной машинки Чайка подходит и для швейных машин Мальва, а также всех моделей швейных машин марки Подольск, выполняющих строчку зигзаг: Подольск 142, Подольск 142М и др.

Возможные неисправности и ремонт

Основные причины поломки современных машин Chayka 142М обычно сводятся к нарушению штатных регулировок и настроек. Их достаточно вернуть к заводским значениям или поправить до устранения неисправности. Например, при неправильном натяжении нити всегда петляет нижняя строчка или цепочка верхних стежков получается с дефектом.

У старых моделей машин «Чайка-142М» со временем выходит из строя или сбивается зубчатый ремень электропривода. Если это произошло, главный и нижний вал рассинхронизируются. Строчка в этом случае будет иметь следы пропусков. У новых машин такая проблема тоже встречается, и для поправки положения ремня приходится демонтировать лицевую панель корпуса, поскольку эта деталь скрыта внутри него.

К другим типичным неисправностям можно отнести обрыв нити. Среди его причин – искривление и затупление иглы либо ее неправильное положение. Также может быть смещен игловодитель или забит очесами челнок. Но чаще всего причина кроется в неверном натяжении нити.

Для начала делается контрольная строчка, необходимая, чтобы выявить проблему. Если шов имеет выраженные дефекты, рекомендуется:

• проверить правильность положения шпули;
• проконтролировать заправку верхнего натяжителя;
• провести осмотр на предмет обнаружения механических помех;
• проверить тип иглы и нити.

Не все дефекты можно устранить самостоятельно. Если при устранении указанных проблем строчка остается неровной, нужно обратиться за диагностикой в сервисный центр. Причиной может быть производственный брак или поломка детали механизма.

Если дело в натяжении верхней нити, достаточно будет ослабить его на 0,5 шага. После этого выполняется пробный шов. Регулировка продолжается, пока результат не станет удовлетворительным. Если дело в нижней нити, отверткой нужно ослабить винт челночного механизма по направлению против часовой стрелки.

О возможных видах неисправностей швейной машинки смотрите в следующем видео.

Характеристики

Классическая швейная машина «Чайка-142М» – это одна из первых моделей советской швейной техники, способная выполнять множество операций. Она выпускалась в нескольких модификациях:

• 142М-22 и ее версии – в наличии стол-шкаф, привод ножной;
• 142М-33 – с электроприводом, подставкой, чемоданом;
• 142М-22-33 – объединяющая функционал предыдущих версий, с 2 типами приводных механизмов.

В зависимости от привода машина работает от ножной педали или электрической энергии. Масса модели 142М-33 составляет 16 кг, других модификаций – 39 кг. Рабочая частота машинки составляет до 1000 об/мин, в наличии 12 швейных операций, максимальная ширина и длина стежка – 4 и 5 мм соответственно. Лапка поднимается на высоту 6 мм и более. В комплекте регулятор натяжения верхней нити, нитеобрезатель, переключатель на шитье строчкой зигзаг.

Классической ножной и электрической машине «Чайка 142-М» не требуется сложная регулировка, а лишь периодическая смазка, поскольку все детали механизма металлические.

Оборудование адаптировано для работы с шелковыми, шерстяными, льняными, хлопковыми тканями, при использовании двойной иглы можно выполнять декоративные швы.

Современная версия электромеханической швейной машины Chayka 142М производится во Вьетнаме. Она гораздо легче своей предшественницы – всего 5,7 кг. Среди ее сохраненных опций – вертикальный челнок, рычажное переключение обратного хода, подъем лапки с дополнительным запасом высоты для шитья тяжелых и толстых тканей. Остались прежними и показатели длины, ширины стежка, наличие регулятора натяжения верхней нити.

К отличиям можно отнести горизонтальное расположение катушечного стержня, увеличение числа доступных операций. Теперь их 19, в наличии выметывание петли в полуавтоматическом режиме, создание оверлочных швов, трикотажных, эластичного зигзага. Машинка делает потайные и декоративные стежки. Игла при прямой строчке может иметь центральное положение или смещаться вправо.

Достоинства Чайки 142М

Ножной привод потребовался после сгорания двигателя. Оказалось, что научиться приводить в движение машину ногами очень просто.

Двойная игла. С неприятным удивлением обнаружил, что шить двойной иглой можно не на всех машинах. Обнаружилось уже после замены Чайки на новый аппарат Janome и, конечно же, когда понадобилось шить двойной иглой. А на Чайке 142М можно.

Тумбочка. В тумбочку можно было убрать недошитое, производственный мусор или то и другое вместе взятое. Под педаль ножного привода можно спрятать одну-две бутылки водки. Тумбочка на колёсиках, поэтому она может без особых усилий украсить интерьер любой из комнат, коридора, кухни или балкона. В разложенном состоянии получается не очень широкий, но всё-таки удобный рабочий стол, на котором можно расположить объёмные вещи с утеплителем.

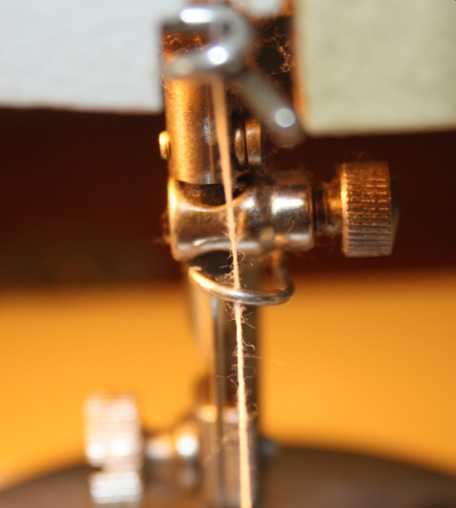

Как разобрать регулятор натяжения

В каких случаях нужно полностью разбирать натяжитель швейной машины? Только в том случае, если строчка неравномерно затягивается в стежке или петляет снизу. Возможно, между тарелочками скопились очесы ниток и мешают им плотно прижимать нитку.

Бывает и так, что на стержне натяжителя (с прорезью) нитка “выпиливает” бороздку. Острые грани этой бороздки периодически обрезают нить, что и приводит к постоянному обрыву верхней нити. Исправить этот дефект можно только надфилем или заменой детали. Но это встречается крайне редко, однако именно это становится причиной “долгих” поисков причины, по которой верхняя нитка петляет снизу или вовсе обрывается.

Очесы между тарелочками могут скапливаться в натяжителе любой швейной машинки, особенно у оверлока. Ведь за годы работы через натяжители оверлока “пролетают” миллионы метров нитки, иногда не очень хорошо качества. Постепенно между тарелочками образуется уплотнение, которое и мешает регулировать натяжение нитки.Раздвиньте тарелочки и убедитесь в том, что им ничто не мешает хорошо затягивать нитку.Начинать разбирать натяжитель нужно с выкручивания этого винта, снимать его полностью с машинки вовсе не обязательно.

Ремонт швейной машинки Чайка

Основная неисправность у машин типа «Чайка», выполняющих строчку зигзаг и на его базе несколько видов отделочных строчек — это пропуски, петляние нижней и верней нитки, а также обрыв нитки сверху и снизу. Именно эти неисправности и способы их устранения мы и рассмотрим в этой статье.

Обрыв нитки чаще всего случается именно у швейных машин типа Чайка. Первая причина, приводящая к обрыву нитки — загнутое острие тупой иглы, которое обрывает нитку во время ее движения. С помощью лупы очень хорошо видно состояние острия иглы.
Используйте исправные иглы и предназначенные для швейных машин Чайка, в соответствие с инструкцией.

Обрыв нитки может быть следствием многих неисправностей, например, если игла при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки игла должна располагаться в центре отверстия игольной пластины, равномерно удалена от его сторон, а при выполнении операции зигзаг положение иглы L
должно быть одинаковым с R
.

Продольная установка иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле, в верхней части машинки (прокрутите на строчке зигзаг маховое колесо и вы увидите это крепление).
Ослабьте эти винты и установите (на прямой строчке) иглу строго по центру (смещая рамку игловодителя). После этого проверьте положение иглы при левом и правом ее уколе. Надеюсь, вход иглы (при максимальной ширине зигзага), справа и слева будет равномерно удален от центра. Если она будет задевать край отверстия при максимальной ширине зигзага — обратитесь к мастеру, этот случай уже для него.

Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если установить такие параметры швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт ее не окончен. Еще есть много других настроек, достаточно сложных и необходимых для швейной машины «Чайка» — это ремонт челночного хода. Именно там скрыты причины петляния нитки и столь редкостного явления для швейных машин — обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того еще требующего большого опыта от исполнителя. Мы намеренно не будем давать рекомендации по его настройке, поскольку их выполнить самостоятельно практически невозможно. Мастер наладчик обычно подбирает одно единственное положение носика челнока относительно иголки, варьируя между тремя дефектами: петляние нитки, обрыв нижней нитки и обрыв верхней нитки.
Вкратце лишь отметим, что основное положение носика челнока регулируется по отношению к иголке, когда она находиться в левом положении, при левом уколе. Пройдя мимо иголки чуть выше ушка, носик должен закончить свое движение и выйти дальше (влево) за иголку на 1-3 мм. Этот параметр 1-3 мм. для каждой модели Чайки «свой» и именно от него и зависит как будет формироваться строчка. Если челнок выходит слишком далеко за иголку он вытягивает лишнюю верхнюю нитку и появляются петли, если «не доходит» нитка может обрываться.
Настраивайте машинку так, чтобы при левом уколе и правом уколе носик челнока уверенно захватывал петлю с иголки. Если машинка все равно будет иметь дефекты строчки, тогда обращайтесь к мастеру по ремонту швейных машин.
Для того чтобы изменить положение челнока (заход носика за иголку) найдите в крайней правой части вала приводящего в движение челночное устройств втулку- рычаг, соединенную с главным (верхним) валом. Ослабьте ключом крепление втулки, затянутое винтом М10 и немного проверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховое колесо.
