Как выбрать и установить доводчики на выдвижной ящик

Выбор места установки

Для монтажа доводчиков на кухонные модули вам могут понадобиться мебельные петли, саморезы или евровинты, а также отвертка и инструкция к устройству. При выполнении данной операции необходимо учесть, что:

При установке больших механизмов для массивных дверей гарнитура поршень должен остаться на недвижимой части деревянной полки. Другая же его сторона крепится на створку шкафа.
Компактные доводчики точно так же монтируются на недвижимую часть шкафа.
Внутренние газовые механизмы крепятся при помощи петель. В данном случае доводчик вставляется в специальное отверстие до щелчка.
Установку приспособлений на корпус мебели необходимо производить при помощи евровинтов либо саморезов.

Доводчики для кухонных шкафов

Доводчики устанавливаются на большинство современных моделей мебели. Имея под рукой инструкцию, не составит труда самостоятельно установить механизм на любые модели кухонных фасадов.

Петли призваны удерживать дверки в закрытом состоянии. Это означает, что дверцы не защищены от резкого закрытия (сильный хлопок, повреждение поверхности). Если внутри дверки находится стекло или дверка полностью стеклянная, то сильное воздействие на нее может привести к трещинам.

Принцип действия дверных мебельных доводчиков

Процесс работы дверных доводчиков прост. Механизм – пружина, которая надежно спрятана внутрь специальной металлической капсулы, наполненной маслом или жидкостью с силиконом. Скорость закрытия дверок регулируется при помощи специальных клапанов.

На дверцу фасада из массива оказывается давление, и она начинает закрываться под действием своего веса. В свою очередь дверь все сильнее начинает действовать на упор доводчика. Жидкость, которая покрывает пружину, стекает в гильзу капсулы (заднюю ее часть). В гильзе ее удерживает двойная система сальников. Специальный регулировочный элемент, который сужает и расширяет канал оттока, позволяет контролировать скорость закрытия дверок. Это происходит за счет регулировки этим элементом скорости движения поршня.

Закрываясь, дверка сильнее действует на доводчик. Регулировочный элемент расширяется все сильнее и канал оттока поршня из-за этого становятся все меньше. Поршень замедляется, что позволяет дверце закрываться плавно и бесшумно.

Газовые доводчики чаще устанавливают на дешевые кухни. Принцип их работы заключается в следующем – дверь закрывается на максимальной скорости до определенного момента. В конце цикла закрытия, дверь действует на доводчик, который использует газ, находящийся в капсуле. Благодаря этому, мебельная дверца закрывается бесшумно и плавно.

Преимущества и недостатки

Плюсы о которых стоит знать:

Плавное закрытие двери, предотвращающее поломки.
Полное закрытие дверки.
Если происходит значительная поломка доводчика, масло или жидкость остаются внутри капсулы. Жидкость не портит поверхность навесных полок с ящиками.
Выдерживают достаточную нагрузку (можно использовать для массивных дверей).
Большой выбор и различная стоимость механизмов.
Длительный срок использования доводчиков.
Легкая установка.

Недостатки:

Монтаж механизма должен быть правильным (строго по инструкции).
Внешний вид установленного доводчика не очень эстетичный.
Масляные доводчики работают хуже при низких температурах (повышенная вязкость масла).

Выбор мебельного доводчика

Современные доводчики подразделяются по нескольким признакам:

типу монтажа;
типу рабочего механизма.

Виды доводчиков в зависимости от типа монтажа

Доводчик дверей шкафа может быть:

корпусным. Устройство крепится непосредственно к корпусу мебели и дверцам шкафчиков. Преимуществами таких устройств является невысокая стоимость (от 500 – 600 рублей) и возможность установки на различные виды шкафов, в том числе и для шкафа-купе, а недостатком – сложность монтажа, так как требуется четкое соблюдение всех правил установки и отсутствие перекосов;

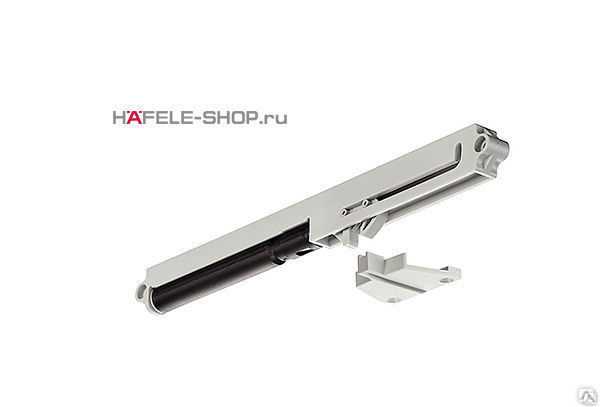

Доводчик для шкафа-купе

петлевым. В магазинах можно найти петли для шкафа с доводчиком или отдельные устройства, которые крепятся непосредственно к петлям. Особой разницы между двумя представленными видами нет. Преимуществом такого вида мебельного доводчика является высокий уровень надежности устройства, а существенным недостатком – невозможность установки на раздвижные и выдвижные ящики (то есть петли с доводчиками можно установить исключительно на распашные дверцы);

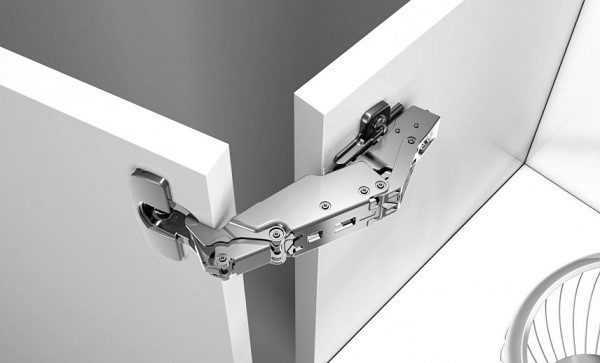

Мебельная петля со встроенным доводчиком

саморезным. Такие устройства отличаются простотой конструкции и невысокой стоимостью (от 150 рублей). Устанавливаются саморезные или межпетлевые доводчики в непосредственной близости от дверных петель.

Простейший саморезный доводчик для мебели

Выбор конструкции доводчика должен осуществляться в зависимости от вида дверец шкафа и приоритетов пользователя мебели.

Рабочие механизмы доводчиков

По типу рабочего механизма доводчик для кухонного и иного вида шкафчиков подразделяются на две группы:

масляные. Устройство представляет собой спираль определенной величины, которая заключена в герметичный корпус, заполненный маслом (или жидким силиконом). Такие устройства преимущественно устанавливаются на выдвижные ящики и встраиваются в фурнитуру или кухонные фасады;

Доводчик, встроенный в фурнитуру выдвижного ящика

газовые. Бывают двух видов: устанавливаемые на петлю или газлифты – отдельные устройства для откидных дверец. Внутри газового доводчика расположен шток, который при погружении в рабочую среду (газ) постепенно замедляет скорость движения.

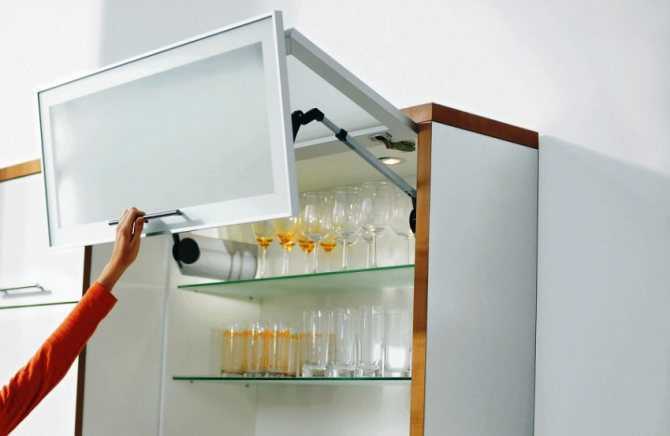

Газовый доводчик для шкафов с откидными дверцами

Газовые доводчики стоят дешевле, чем масляные устройства. Однако период эксплуатации газлифта меньше, чем масляного доводчика. Основной причиной снижения длительности использования является максимальное давление внутри устройства при закрытом положении дверцы.

Правила выбора доводчиков

После подбора вида доводчика рекомендуется дополнительно уделить внимание следующим параметрам:

размеру устройства, который подбирается в зависимости от размеров шкафа, на который предполагается установка дополнительной фурнитуры;
вид крепления. Слабое крепление быстро разболтается, что будет способствовать выводу фурнитуры из строя;
производителю доводчика. Целесообразнее выбирать изделия известных фирм, гарантирующих надежность и долговечность продукции. Самой известной компанией, выпускающей качественные мебельные доводчики, является фирма Blum;
наличие/отсутствие дополнительных функций. В настоящее время появились саморегулирующиеся доводчики, которые после установки устройства не требуют проведения дополнительных настроек.

Особенности петлей с доводчиком

Данный вид фурнитуры активно применяется при производстве мебели вместо обычных петель. Вся конструкция этой детали представляет собой навес с амортизатором, который позволяет плавно открывать, закрывать двери.

Все виды навесов отличаются:

типом;
размером;
конфигурациями;
предназначением.

Самый распространенный тип доводчиков, которые встречаются практически на любой современной мебели

Главное отличие петли с доводчиком от обычной – бесшумное, плавное функционирование. При закрытии дверцы не будет возникать хлопок, удар, благодаря чему мебель защищена от механических повреждений.

Внутри корпуса петли расположена пружина с характерным наполнением. Оно может быть:

масляным;
с силиконовой средой;
газовым.

Открывать двери с такими навесами можно на различный угол, например 180 или 270 градусов. Все зависит от:

типа мебели;
ширины, на которую нужно открыть шкаф.

Благодаря таким петлям открыть двери можно на любую ширину

Принцип работы конструкции

Специальное содержимое пружины, при закрытии дверей начинает перетекать в гильзу, расположенную в капсуле доводчика. При воздействии на петлю жидкость начинает двигаться, приводя в действие поршень. Скорость закрытия дверцы можно отрегулировать.

Преимущества петель с доводчиком

Если необходимо оснастить мебель качественной фурнитурой, то без петель с доводчиком не обойтись. Эта деталь имеет массу преимуществ, перед своими аналогами. Среди достоинств, можно выделить:

бесшумную, плавную работу дверей;
высокий эксплуатационный период;
возможность установки даже на массивные, тяжелые дверцы;
качественный крепеж на фасаде;
простота в регулировке;
большое разнообразие;
различные производители;
конструкция защищена от протекания рабочей жидкости.

Навес с доводчиком – это более практичное решение, нежели обычные петли

Подъемные механизмы: характеристика и разновидности изделий

На дверях для кухонных шкафов, открывающихся вверх или вниз, устанавливаются подъемные механизмы. Такие устройства редко используют для распашных систем. Подъемные механизмы характеризуются надежностью и долговечностью. Они представлены в четырех разновидностях: пружинные, пружинно-масляные, газовые и электрические.

Распространенным вариантом является пружинная система, которая имеет простую конструкцию. Посредством прочной металлической пружины осуществляется притягивание или отталкивание дверцы для кухонного шкафа. Механизм характеризуется практичностью. При правильной эксплуатации может исправно работать длительный период времени. Недостатком такого подъемника считается отсутствие возможности зафиксировать его в любом положении. Двери будут или плотно закрыты, или полностью открыты.

Пружинно-масляный подъемник отличается от предыдущего варианта возможностью осуществлять плавные движения. Пружина здесь расположена в металлической капсуле и залита маслом. Стандартным вариантом данного подъемника является диагональная модель.

Доводчики для кухонных шкафов бывают 4 видов: пружинные, пружинно-масляные, газовые и электрические

У газовых подъемников в камере с поршнем присутствует газ. При воздействии на механизм происходит изменение давления, что способствует плавному ходу доводчика. Такое изделие отличается хрупкостью и небольшим сроком службы.

Новым и самым дорогостоящим вариантом подъемника является электрический механизм. Он позволяет установить время задержки, после чего дверь самостоятельно закроется, и зафиксировать угол открывания фасада, который должен быть не более 107 градусов. Заслуживают должного внимания электрические доводчики Blum.

Основные виды поломок дверных доводчиков

Существует несколько наиболее распространенных поломок, которым подвержены все дверные доводчики. В первую очередь это повреждение штанги или направляющих устройства. К этому приводит неправильная эксплуатация доводчика, ударов по двери или фиксации дверного полотна в открытом положении при помощи подложенного камня, швабры и т.д. Сломанная штанга относительно легко поддается восстановлению. Все повреждения данной детали доводчика можно распределить на три основные группы:

изгиб рычага или его небольшой излом;
заедание рычага;
поломка крепежей.

Если это обычный излом, появления трещин, то в таком случае, проблем, как отремонтировать доводчик двери не будет. Достаточно использовать обычную сварку. При изгибе изделия доводчик следует разобрать и постараться аккуратно выровнять штангу. Не факт, что ей удастся вернуть первоначальную форму. Поэтому можно купить новое изделие, которое реализуется в соответствующих магазинах. Стоимость штанги невысока и в конечном итоге обойдется намного дешевле, чем приобретение и установка нового доводчика. Изношенные крепления также заменить довольно просто. Нужно просто приобрести соответствующие винты и установить на место старых. Возможно, придется использовать шайбы, но все зависит от степени изношенности креплений.

Регулируем фасады выдвижных ящиков

Рассматриваем механизмы для выдвижных ящиков под столовые и кухонные принадлежности – «Тандембоксы» и «Легранбоксы».

Фабрикой используются механизмы двух ведущих фирм Европы BLUM (Австрия) и Hettich (Германия). Обе компании зарекомендовали себя с наилучшей стороны у производителей мебели. И каждая, предоставляет пожизненную гарантию на свою продукцию. Какая именно система будет установлена в гарнитуре выбирает лично заказчик.

Как регулировать тандем Hettich

Для начала регулировки тандема Hettich демонтируйте декоративную накладку под №1 с надписью Hettich. Накладка может быть с надписью «ENLI» как на фото (компания Hettich для крупных компаний изготавливает накладки с логотипом компании). Фасад ящиков регулируется колёсиком под № 2, расположенным на тандеме. При прокручивании ролика на себя/от себя край фасада опускается или поднимается.

Как регулировать глубокий ящик с рейлингом

Для регулировки глубокого ящика с рейлингом для равномерного примыкания к корпусу, отщелкните декоративную заглушку № 3 вглубь ящика. После этого освободите рейлинг от крепления на фасаде и методом выкручивания/вкручивания крепления под №4 отрегулируйте равномерное примыкание фасада к корпусу. После регулировки вставьте крепление обратно и защелкните декоративное крепление.

Регулируем фасад на легранбоксе Blum

Легранбокс BLUM регулируется с внутренней стороны ящика. Для регулировки понадобятся насадки звездочки. Для начала регулировки нужно снять декоративную накладку под № 1. Болтом под № 2 регулируется высота фасада. Выкручивая/закручивая винт, вы опустите или поднимите край фасада, на котором находится система регулирования. Болтом под № 3 регулируется равномерное примыкание к корпусу. Глубокие ящики комплектуются без рейлинга. Высота легранбокса увеличена. Регулировка происходит, как и у низкого легранбокса.

Доводчики для кухонных шкафов

Доводчики для мебели кухни — устройства, обеспечивающие плавное закрывание дверок на шкафчиках. Они препятствуют слишком сильному и быстрому движению дверки, блокируют удары фасада о корпус. Их основная функция — обеспечить сохранность дверных петель и сберечь детали мебели от сколов, трещин и царапин.

Принцип действия

Устройства различаются в зависимости от механизма действия, но во всех случаях работает общий принцип:

дверка упирается в специальный стержень;
сопротивление стержня обеспечивает пружина или капсула, заполненная маслом, газом, полимером;
при нажатии на дверку она воздействует на стержень, пружина сокращается или вытесняется состав из капсулы;
движение дверки замедляется.

Преимущества и недостатки

Плюсы использования доводчиков:

плавное закрывание дверок гарантирует бережное использование мебели, защиту от повреждений деталей и фурнитуры;
обеспечивают плотное прилегание дверки к корпусу, исключают ее самопроизвольное открывание;
правильно выбранное устройство не требует частой замены, обслуживания и ремонта, долговечно;
жидкости и газы, используемые в конструкции, заключены в герметичную камеру — они не вредят поверхность мебели;
многие конструкции при поломке подлежат ремонту, съемные детали можно заменить новыми;
в продаже имеется большой выбор устройств — не сложно подобрать подходящее по виду, цене и даже цвету;
монтаж доступен непрофессионалу с минимальными навыками использования инструментов.

Минусы:

требуют аккуратности и точности при установке и настройке, иначе их работа будет неэффективной;
сложные конструкции выглядят громоздко и не придают эстетичности внешнему виду мебели;
качественная фурнитура стоит недешево.

Это интересно: Способы ремонта кухонной мебели своими руками, частые виды поломок

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Что делать, если установлены роликовые или шариковые направляющие на ящик

Проще и быстрее поменять сами полозки. Переделывать короб ящика при этом не придется. Шариковые направляющие с доводчиками отличаются от обычных только наличием пружинного механизма. Крепление же полозьев к самому ящику и боковым стенкам тумбы абсолютно такое же. Более подробно, как установить направляющие ящика, можно прочитать здесь.

Цена, конечно же, на шариковые направляющие с доводчиком выше, примерно в 1,5-2 раза в зависимости от производителя. Но это будет не сильно дороже, если сравнивать установку отдельных доводчиков (с переделками дна) и замену самих направляющих.

Если вы рассматриваете вариант последующего оснащения ящиков доводчиками, когда заказываете мебель или делаете своими руками, то лучше сразу выбирать такую выдвижную систему, которая предполагает подобное дополнение.

Преимущества и недостатки

Правильно установленный механизм обладает рядом преимуществ:

Обеспечивает полное и плавное закрытие дверцы шкафчика.
Простота установки и эксплуатации.
Качественный механизм долговечен и не требует постоянной замены масла и ремонта.
Масло и жидкость внутри доводчика надежно зафиксированы в капсуле, поэтому в случае поломки не испортят мебель.
При правильно выбранном варианте механизм способен выдержать достаточную нагрузку.

Перечислим недостатки данного механизма:

Для кухонных шкафов с доводчиком монтаж должен выполняться строго по инструкции.
Внешний вид конструкции не особо привлекателен.
Масляные доводчики в условиях низкой температуры работают хуже, что обуславливается вязкостью масла.

В зависимости от механизма действия конструкции подразделяются на такие виды:

Газовые доводчики – недорогие механизмы, внутри которых находится специальный газ.

По способу монтажа они бывают:

устанавливаемые на поверхность мебели;
размещенные между мебельными петлями;
монтируемые на мебельные петли.

Для выдвижных ящиков существуют особые виды изделий из специальных направляющих.

Доводчики для кухонных шкафов выполняются в разных оттенках и подбираются в соответствии с типом мебели. Это позволяет легко установить одноцветную фурнитуру.

Как сделать и установить выдвижной ящик для Тандем или Мовенто.

В принципе, левого рисунка достаточно для того, чтобы сделать выдвижной ящик Тандем полного или частичного выдвижения с доводчиком (Blumotion) или Tip-on (система открывания нажатием на фасад), также все вычисления можно применять для Мовенто. Мы привели чертежи из официальной инструкции производителя — BLUM.

Tandem и Movento — это братья, Movento — новое поколение направляющих, в которые уже встроен доводчик Blumotion или Tip-on (система открывания нажатием на фасад). Movento — только полное выдвижение.

Для тех, кто уже устанавливал Tandem, установить Movento не будет представлять каких — либо трудностей, едиинственная разница — Мовенто на 1 мм выше, чем Тандем . Tandem с Tip-on также на 1 мм выше (звездочка на рисунке).

Этот 1 мм никак не скажется при проектировании высоты ребра ящика, его ширины или длины

даже потому, что 1 мм — это погрешность разметки, раскроя, и установки. Единственно, его нужно учитывать при разметке и установке направляющих на стенку корпуса (шкафчика), но и то, только в том случае, если Вы делаете чертеж установки с размерами и по нему устанавливаете. Однако, на практике, устанавливают по месту.

Как же сделать выдвижной ящик, все просто, вот что нужно рассчитать:

Правильно рассчитать выступающее ребро боковины ящика, особенно важно, если Вы работаете с ДСП 18 мм. Если есть возможность, лучше работайте с ДСП 16 мм

2. Размеры дна ящика.

3. Высоту боковины.

Дальше, найдите фирму, которая занимается раскроем и продажей ДСП, в Минске их очень, очень много, думаю, что в других городах тоже. Выбираете цвет ДСП, отдаете размеры, и Вам все сделают.

1. Обработка боковин. Ширина ДНА выдвижного ящика Тандем.

Ящик должен иметь выступающее ребро, роль которого в том, чтобы закрыть направляющую, т.к. Тандем — это скрытые направляющие. Также ребро служит для фиксации ящика на них. Толщина ребра должна быть не более 16 мм. Подойдет ДСП 16 мм. Но т.к. оно в Беларуси не очень популярно, то можно применять и ДСП 18 мм, для этого придется его обрабатывать, (рис. справа)

Длина ДНА и глубина корпуса.

После сборки все должно выглядеть так, как на рисунке слева

Обратите внимание, на Длину дна. ДЛИНА ДНА = ДЛИНА НАПРАВЛЯЮЩЕЙ — 10 мм

Разберем на примере.

Допустим, мы выбрали направляющую 500 мм. Тогда ДЛИНА ДНА = 500 — 10 = 490 мм.

Обратите внимание на глубину корпуса!

Например, если мы выбрали направляющую 500 мм, то глубина корпуса = 500 + 3 = 503 мм.

Высота ящика.

Теперь нужно правильно рассчитать высоту ящика. Разберем на примере для Tandem:

Допустим, у нас стандартный кухонный корпус (шкаф), высотой 720 мм, сделанный из ДСП 18мм. Тогда внутренняя высота корпуса будет = 720 — 36 = 684 мм. Мы хотим сделать 4 — е ящика в этот корпус. Тогда высота ящика = (684 — 32,5*4)/4 = 138,5 мм, округлим до 138 мм.Можно усложнить задачу. Мы хотим чтобы ящики были разной высоты. Например, чтобы все, кроме нижнего, были 100 мм высотой. Общая высота стенок ящиков = 138*4 = 552 мм. Три ящика высотой 100 мм — это 300 мм. Тогда нижний будет высотой 552 — 300 = 252 мм. Надеюсь, идея понятна!

4. Установка замков на выдвижной ящик.

После того, как ящик собран, установите замки. Замки служат для фиксации ящика на направляющих Тандем.

Все просто: плотно приложите замок между ребром и фасадом и зафиксируйте на саморезы.

Кстати, замок также обеспечивает регулировку фасада по высоте! (Колесик на замке).

5. Отверстия в задней стенке выдвижного ящика.

Насверлите отверстия в задней стенке ящика, как показано на рисунке. Эти отверстия служат для дополнительной фиксации выдвижного ящика специальным штырем, который находится на конце направляющих и позволяет, также, регулировать наклон фасада.

Установка ответных планок на широкие фасады.

Широкие фасады — это фасады МДФ, ДСП, Массив, широкие алюминиевые рамки. Для таких фасадов установка ответных планок группы 1 такая же как и в предыдущем разделе. Отметим, что позиции отв. планок по ширине фасада зависят от присадки отверстий под чашку петли.

Вторая группа отв. планок — это крепление для рячагов подъемника HF. Вот их и посчитаем. Все ответные планки одного типа — 175H5400.

Посчитаем сначала X на примере. Допустим высота шкафа KH = 720 мм. Тогда по таблице внизу рисунка X = 47 мм. Этот размер X откладывается от средней линии нижнего фасада.

Обычно трудности возникают при расчете позиции от края фасада.

SFA — это наложение фасада на боковую стенку. Разберем на примере.

Допустим, ширина корпуса 600 мм, тогда ширина фасада 596 мм (но може быть и другой!), толщина стенки корпуса 18 мм (но может быть и другой!), тогда наложение фасада на боковую стенку будет 16 мм. Это и есть SFA.

SFA= Толщина стенки шкафа — (Ширина шкафа — Ширина фасада)/2

Тогда b = SFA + 12,5

Для нашего примера это будет 28,5 мм

Обычно трудности возникают при расчете позиции от края фасада.

SFA — это наложение фасада на боковую стенку. Разберем на примере.

SFA= Толщина стенки шкафа — (Ширина шкафа — Ширина фасада)/2

Тогда b = SFA + 12,5

Для нашего примера это будет 28,5 мм

Как правильно установить

Недостаточно выбрать хорошую фурнитуру, способ и порядок монтажа не менее важен. В упаковке с механизмом как правило находится инструкция. Популярные бренды также размещают буклет каждой модели на сайте компании. Если же вы купили продукцию китайского производителя без имени и хотите собрать механизм самостоятельно, а никакой документации в наличии нет, предлагаем универсальное руководство по установке газлифта.

Чтобы прикрепить доводчик, следуйте нехитрым правилам:

Перед установкой газлифта нарисуйте разметку по шаблону на дверце и корпусе шкафа.
Прикрутите петли в размеченные места.
Окончательно ставить механизм следует после того, как надежно закрепили петли.
Вставьте концы доводчика в специальные отверстия внутри петель до характерного щелчка.

Подробное объяснение процесса представлено в видеоролике. После установки проверьте работу механизма. Если дверка закрывается не до конца, отрегулируйте плотность крепления доводчика винтом.

О монтаже остальных видов читайте в соответствующих инструкциях.

Заключение

При выборе доводчика обратите внимание на вид вашей мебели, конфигурацию фасадов, их материал. Лучше приобретать такие устройства, которые вы сможете установить самостоятельно или починить, если сломался доводчик на дверце кухонного гарнитура. Наиболее просты в установке петлевые механизмы, для их монтажа не потребуется оборудование и крепежные элементы

Врезные и накладные модели, несложные подъемные устройства нетрудно установить своими руками, соблюдая точность и аккуратность

Наиболее просты в установке петлевые механизмы, для их монтажа не потребуется оборудование и крепежные элементы. Врезные и накладные модели, несложные подъемные устройства нетрудно установить своими руками, соблюдая точность и аккуратность.

Доводчики для кухонных шкафов – это целое семейство современной мебельной фурнитуры. Такие механизмы обеспечивают плавное закрывание фасадов без грохота и излишних усилий со стороны человека. Естественно, их использование делает эксплуатацию кухонной мебели более комфортной и увеличивает срок ее службы. Особенно это касается дверок с остеклением, которым резкие удары категорически противопоказаны.

Классификация доводчиков выделяет их по типу рабочего тела (масла или сжатого газа), а также сфере применения. Естественно, что для распашных, откидных фасадов и выдвижных ящиков нужны разные механизмы.

Масляные доводчики с пружинным механизмом

Нет, речь здесь не идет о советских тугих пружинах, которые захлопывали створки со всего маху. Современные кухонные доводчики представляют собой спираль в герметичной гильзе, заполненной вязким маслом или жидким силиконом. Специальные клапаны на корпусе механизма позволяют отрегулировать сопротивление среды движению пружины, что в свою очередь влияет на скорость и силу закрытия дверцы. Эти модели достаточно надежны, но и стоят недешево.

Масляные доводчики сконструированы так, что даже при выходе из строя рабочая среда из них вытечь не сможет. Такой тип механизмов используется и для кухонных фасадов, и для выдвижных ящиков. Последние обычно идут уже встроенными в систему направляющих, по которым скользит короб, и доукомплектовываются поддерживающей планкой – триггером.

Газовые доводчики

Это недорогие механизмы, которые срабатывают только в конце цикла закрывания дверцы. Они устанавливаются непосредственно в петлю специальной конструкции, где просто фиксируются в отдельном пазу. Для откидных створок используются газлифты – довольно примитивные гидравлические системы, где погружение штока замедляет сопротивление внутренней среды в гильзе. Чем глубже он погружается при закрытии, тем выше противодействие его движению, которое и не позволяет дверце резко захлопнуться.

Недостаток газовых механизмов заключается в том, что давление внутри остается максимальным все время, пока шкафчик закрыт. Из-за этого срок службы подобной фурнитуры обычно невелик.
