Виды мебельных петель для шкафов: назначение, схемы установки, открываний, регулировка, накладные, с доводчиком, как выбрать

Монтаж и регулировка

Чтобы правильно установить мебельную фурнитуру не требуется специальных знаний, главное, соблюдать правила и рекомендаций прилагающиеся при покупке изделия. Пред началом работы необходимо ознакомиться с устройством держателя, его преимуществами и возможностями. Перед тем как установить мебельные петли самостоятельно необходимо выбрать рациональный подход к работе, это:

подготовить необходимые инструменты;
произвести разметку;
провести сверление необходимых отверстий;
установить петлю и отрегулировать.

Перед установкой петель необходимо учитывать особенности процесса. Делая разметку придерживаться точности в расстоянии, чтобы после установки петель не произошло их соприкосновение. Крепежные элементы мебели должны находиться на одной оси. Для этого используют строительный уровень для выравнивания.

Завершающим этапом монтажа является регулировка фурнитуры. Процедура регулировки требует ответственного отношения оттого как правильно регулировка, будет проведена, зависит функциональность мебели. Один из способов корректировки это по глубине, заключается в прижатии или ослаблении фасада к корпусу. С помощью подкручивания овальных отверстий можно подтянуть фасад вовремя провисания. Боковая регулировка помогает избежать щелей, зазоров между фасадом и коробкой.

Инструменты

Разметка

Сверление отверстий

Установка

Инструменты для сборки

При проведении любой сборки мебель необходимо иметь ручной набор орудия, электродрель. Самым первым, необходимым прибором является рулетка. Для точной разметки потребуется карандаш средней жесткости. Шестигранник для одноэлементной стяжки соединения деталей. Шуруповерт незаменимый инструмент для просверливания, прикручивания.

Задать четкую линию под углом можно с помощью угольника. Предмет, который очень выручает при сборке мебели это косой нож. Непосредственным инструментом для монтаже фурнитуры является специальное сверло для мебельных петель. Теперь, зная виды и назначение мебельных петель, а также то, как отрегулировать мебельные петли, у вас не возникнет проблем с выбором и установкой.

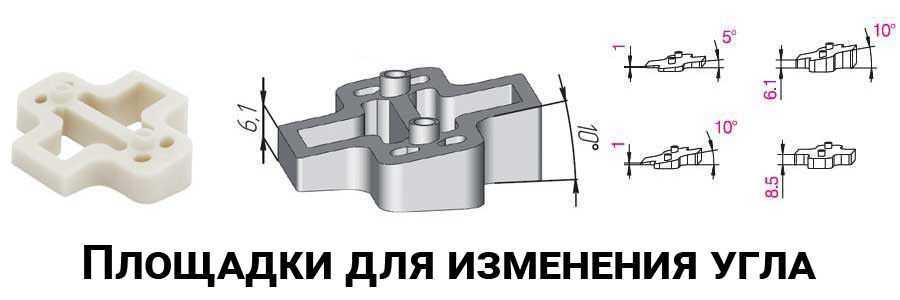

Изменение угла установки

Если четырёхшарнирные петли не дают открываться дверцам на нужный угол, воспользуйтесь дополнительными накладками. Их вы можете приобрести в мебельном супермаркете.

Площадки делают из пластика и металла. Её подложите под установочную планку петли, и угол изменится в нужную сторону. Например, накладка на 10 градусов может, как увеличить, так и уменьшить угол установки фасада.

Наравне с одномерными вкладками существуют универсальные с регулировкой величины угла. Установочные площадки оснащены механизмом, изменяющим угол наклона ответной планки (регулировка проводится с помощью отвертки).

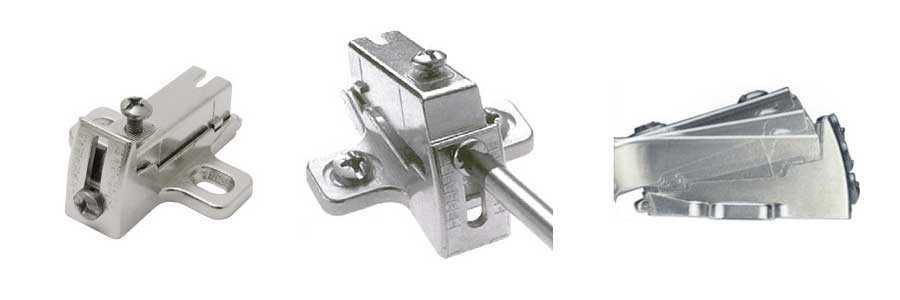

Регулировка угла при помощи болта

Ижевский завод мебельной фурнитуры ФМС №6 в рейтинге лучших производителей.

Ижевский завод мебельной фурнитуры ФМС производит продукцию, без которой невозможно обойтись в современной жизни, это различные крепежные изделия и мебельная фурнитура.

Начиная свою деятельность, как производитель небольшого ассортимента метизов, компания обнаружила на строительном рынке дефицит мебельной фурнитуры.

И постепенно расширяя ассортимент продукции, сегодня Ижевский завод мебельной фурнитуры ФМС предлагает разнообразные крепежные изделия, мебельную фурнитуру, от петель и уголков до механизмов трансформации и колесных опор.

Также завод начал производить дачную мебель, металлические основания кроватей и многое другое.

Продукция высокого качества, пользующаяся спросом у потребителей, постоянно расширяющийся ассортимент и доступная цена – основные достоинства Ижевского завода мебельной фурнитуры ФМС.

Мебельная Ручка — ЛЮБОЙ ДЛИНЫ!

Ижевский завод мебельной фурнитуры «ФМС» производит пластиковую ручку методом экструзии, благодаря этому длинна ручки может быть абсолютно любой от 10 см. до 2 или 3 метров и позволит придать вашей мебели неповторимый вид и дизайн.
Прекрасная возможность декорировать в …

Виды механизмов

Накладные, полунакладные

Такие механизмы обеспечивают свободное открывание створки до 90 градусов, поддерживают дверцы, предотвращают перекос. Петли закрепляются на боковую внутреннюю стенку шкафа. Полунакладные устройства применяются, когда к одной боковой стойки прикрепляются две створки, распахивающиеся в разные стороны. В подобном случае каждая створка прикроет только половину торца. Полунакладные петли отличаются от накладных характерным изгибом.

Угловые, внутренние

Устройства имеют строение, аналогичное полунакладным петлям. Они станут оптимальным решением для кухонным пеналов, крепления массивных створок шкафов. В зависимости от плоскости крепления, петли отличаются конфигурацией. Для угловых моделей используются крепления под угол 30- 175 градусов.

Инверсные, рояльные

Устройства для мебели, имеющие разворот 180 градусов, предназначены для встроенных элементов кухонных гарнитуров. Петля прочно удерживает дверцу, которая способна образовать прямую линию со стойкой. Рояльный механизм выполнен в виде двух перфорированных полос, закрепленных подвижно относительно друг друга. Хотя отдельные специалисты считают инверсные петли устаревшим вариантом, их часто устанавливают на распашные фасады.

Карточные

Такая петля станет стильным аксессуаром, поскольку используется в качестве декора мебели, выполненной в стиле ретро. Подобно рояльному креплению, механизм состоит из двух пластин, скрепленных при помощи шарнирного соединения. Устройства могут быть самых разных размеров, в зависимости от выбранного дизайнерского решения.

Секретерные, антресольные

Петля имеет внешнее сходство с накладным креплением. Она монтируется на створках подвесных кухонных шкафов. Основным отличием крепления является пружина. Такие петли в сочетании со скрытым доводчиком обеспечивают удобное вертикальное открытие дверцы.

Штольные, ломберные

Штольные механизмы признаны самым востребованным крепежным элементом, который обеспечивает бесшумное открытие створки любого размера, конфигурации.

Ломберные держатели используются при выпуске откидных кухонных столов, при необходимости распахнуть дверцу шкафа на 180 градусов.

Маятниковые, пяточные

Маятниковые устройства обеспечивают открывание створки в любую сторону. Такие петли относятся к разновидности дверной фурнитуры, обеспечивающей распахивание створки на 180 градусов.

Пяточные петли устанавливаются в верхней, нижней части коробки, крепятся при помощи небольших стержней. Принцип работы устройства аналогичен работе шарнирного навеса. Он используется для крепления легких створок в миниатюрных кухонных шкафах, а также для стеклянных фасадов.

Установка крепежных элементов

Дверцы шкафа предварительно примеряют к боковинам, чтобы сделать точную разметку. Начальный этап установки петель – сверление отверстий для крепления чашек.

Делать петли в вертикальном положении двери не всегда удобно. Это потенциально снизит точность соединения.

Положите створку на ровную поверхность, зафиксировав ее. Просверлите с помощью дрели и фрезы отверстия под чашку

Важно не делать слишком большие углубления, достаточно 1,2 см. Вставьте чашки в отверстия и прикрутите шурупы в дверной части крепления

Необходимо, чтобы они входили в пазы ровно, без перекоса, иначе дверь будет закреплена неправильно.

Для установки соединительных деталей располагайте дрель вертикально – любой наклон сделает работу некачественной, могут появиться сколы, из-за которых крепление не будет надежно держаться. Ответную планку на боковине изделия можно устанавливать и в вертикальном положении панели, предварительно разметив места соединений.

При сверлении дрель также необходимо держать очень ровно.

Если используются накладные детали, то их делают «глухими», чтобы не расползались при соединении и сборке. Такие крепления не должны иметь зазоров и перекосов. При соединении створки и боковины воспользуйтесь помощью.

Вдвоем процесс работы будет удобнее, качественнее и точнее.

Установка соединительных деталей на стеклянные дверцы требует особой аккуратности и осторожности. Для таких створок приобретают специальные крепежные детали

Со стороны боковины понадобятся отверстия, которые сверлятся с помощью дрели.

Стеклянное полотно фиксируется посредством зажимов.

Четырехшарнирные

Наиболее универсальны четырехшарнирные петли. Они могут выдерживать достаточно большой вес дверных створок и обладают высокой надежностью. В современном производстве мебели для крепления дверных полотен, изготавливаемых из деревянного массива или древесностружечной плиты, применяются четыре основных вида этих изделий. Основными типами четырехшарнирной фурнитуры являются:

Четырехшарнирные конструкции, в зависимости от исполнения и условий монтажа, позволяют обеспечить раскрытие створок на угол 45°-165°.

Несомненными достоинствами четырехшарнирных мебельных петельных систем являются:

простота конструктивного исполнения;
легкость монтажа на изделии;
возможность регулировки двери в двух плоскостях.

Этот тип мебельной фурнитуры имеет в своей конструкции всего два элемента: монтажную планку и саму петельную конструкцию, крепящуюся непосредственно к дверному полотну. Монтажная планка крепится к боковине изделия, а затем винтами фиксируется к петле. Отдельную группу представляют петли с доводчиком, который позволяет фиксировать створку в открытом положении, а также обеспечивает ее плавное закрывание.

При самостоятельном изготовлении мебели необходимо уточнить у продавца конкретный тип приобретаемого изделия. Особенно это касается последней группы четырехшарнирной фурнитуры. В продаже имеются петельные устройства для установки створки под углами 45°, 30° и -30°.

Кроме того, необходимо обратить внимание на тип крепления

дверных полотен –с перекрытием боковых стенок или встроенное . Первый тип установки дверей подразумевает использование накладных видов, второй — внутренних.

Для монтажа дверных створок, изготовленных их древесностружечной плиты, в установочный комплект дополнительно входят специальные монтажные чашки. Установка этих деталей производится в заранее высверленные отверстия.

Кроме того, при установке четырехшарнирных систем необходимо учитывать массу панели и высоту шкафа или пенала. При выборе количества и вида мебельных петель для кухни можно использовать данные из нижеприведенной таблицы.

Расчетное количество петель

Высота створки, м	Масса створки, кг
4,0–5,0	6,0–9,0	10,0–13,0	14,0–18,0	19,0–20,0
Число петель, шт.
до 0,5	2
0,5 – 1,0	2
1,0 – 1,5	3
1,5 – 2,0	4
2,0 – 2,5	5
Расстояние от кромки дверного полотна до первой петли 80,0 – 100,0 ммШаг между петлями должен составлять не менее 500,0 мм

При установке четырехшарнирных вариантов особое внимание уделяется их выравниванию вдоль установочной (фасадной) кромки дверной панели. Если небрежно отнестись к этой операции, то регулировка (выравнивание) дверок будет затруднена, а на каждую петлю будет приходиться большая нагрузка

Это уменьшит техническую надежность механизма открывания–закрывания и снизит его долговечность.

Самостоятельная установка требует не только тщательной разметки, аккуратности подготовительных и основных работ, но и наличия специального инструмента. Поэтому прежде чем браться за сверление отверстия большого диаметра, лучше сделать два-три пробных образца на ненужном куске древесностружечной плиты или деревянной доски.

Что такое накладная и вкладная петля?

Конструктивно петли очень схожи. Они состоят из:

чашки, расположенной на монтажной планке;
ответной крепежной петли;
шарнирного устройства.

Вкладная мебельная петля крепится в высверливаемое отверстие, накладная углубления не требует. Зачем нужна эта конструктивная разница, и чем отличаются мебельные петли вкладные и накладные:

Меняется положение дверок относительно фасада. Если крепление накладное, дверца перекрывает торец корпусной планки. При врезном подвешивании он видим, дверца уходит вглубь корпуса.
Петли применимы для мебельных конструкций различной толщины. Врезка мебельных петель вкладных невозможна без использования фрезы, под чашку делается углубление в корпусную планку на 11 мм. При минимальной стандартной толщине корпусной мебели (16 мм) ее сложно устанавливать. Производители мебели иногда в процессе изготовления впрессовывают чашку петли в корпусную панель.
Разный изгиб ответной пластины, у вкладной петли он меньше, она распахивается за счет шарниров.

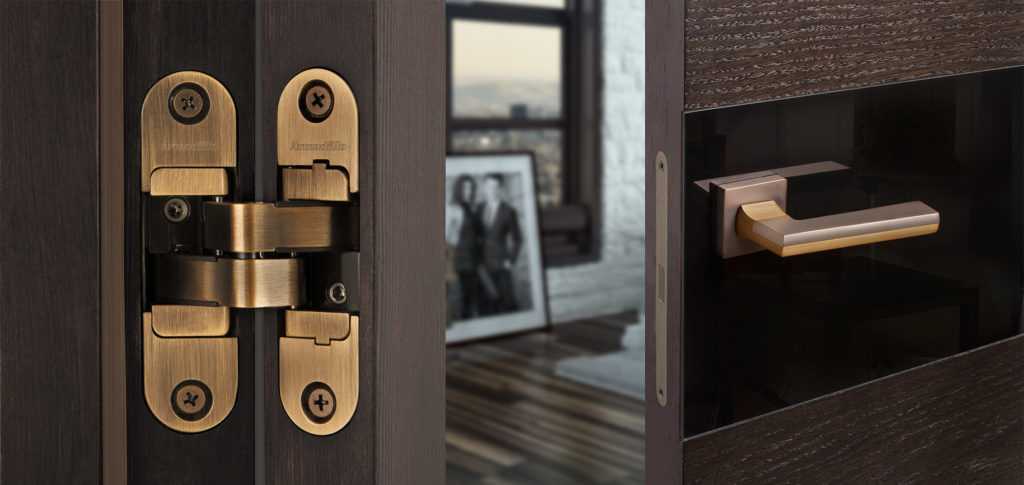

Функции и особенности скрытых петель

Самой главной особенностью, которой обладают скрытые дверные петли, является невидимость. Поэтому конструкция предусматривает врезание обеих половин изделия в полотно и раму, вхождение движущихся элементов с выемки.

Кроме того, как и простые модели, скрытые петли должны обеспечивать:

свободное открывание и закрывание дверного полотна;
надежное соединение рамы и полотна без риска разъединения;
фиксацию крайних и промежуточных положений двери;
сохранение первоначальных характеристик в течение всего гарантийного срока эксплуатации.

Дверные петли должны выдерживать вес двери и обеспечивать выбранный угол открывания (90°, 120° или 180°). Они могут быть изготовлены из разных материалов и иметь различные размеры, направленность открывания (левые, правые, универсальные), возможности регулирования относительно вертикальной и горизонтальной плоскости.

Плюсы и минусы использования

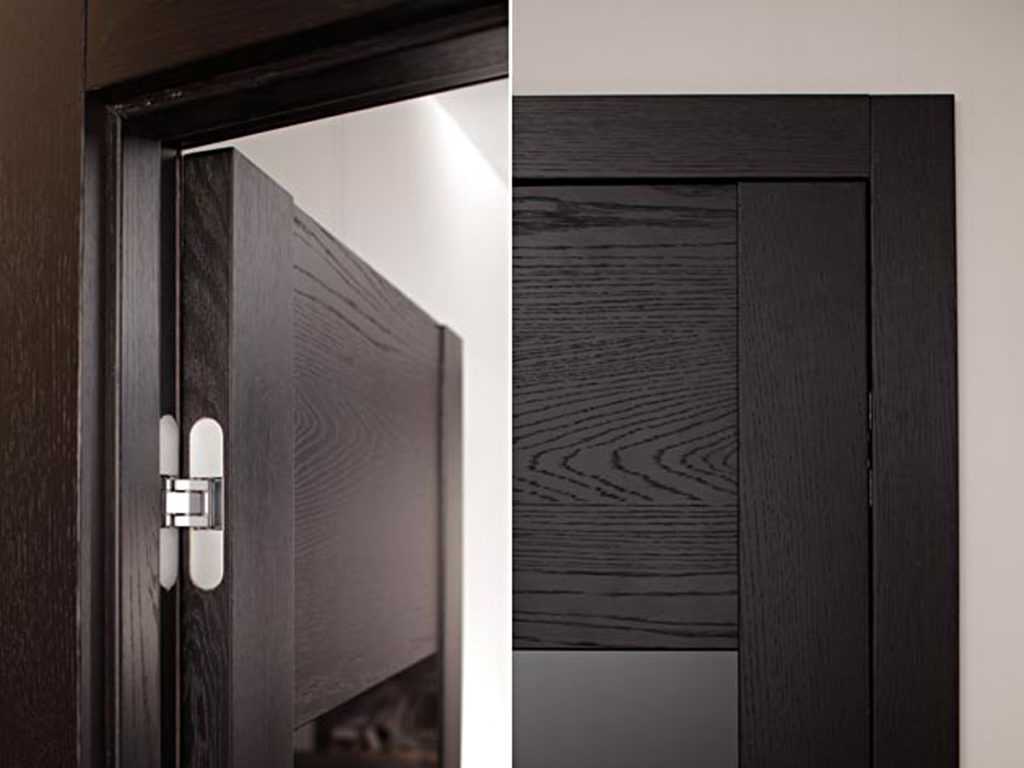

Межкомнатные двери со скрытыми петлями обладают многими преимуществами:

Полотно равномерно прилегает к коробке благодаря обеспечению одинаковых зазоров по всему периметру.
Некоторые изделия скрытого типа обеспечивают поворот створки до 180°.
Даже если дверь имеет большой вес, она не проседает.
Межкомнатные двери скрытого монтажа существенно расширяют дизайнерские возможности.
Установка петель данного типа повышает безопасность жилища. Спилить или сбить их не представляется возможным.
Наличие механизма регулировки позволяет изменять положение полотна относительно дверного косяка в 3 направлениях без демонтажа.

К минусам относят:

Высокую стоимость изделия ввиду сложной конструкции.
Сложность монтажа.
Оба элемента петли являются неразъемными. Поэтому для снятия полотна потребуется демонтировать все изделие целиком.
Главным элементом скрытых навесов является шарнир, который может выйти из строя при попадании строительной пыли. Во время ремонта лучше петли снять.
Самые распространенные модели позволяют открыть дверь не до конца. А усовершенствованные стоят намного дороже.
Если было установлено некачественное изделие, велик риск провисания полотна. В результате открыть двери станет невозможно.

Какие бывают петли для кухонных шкафов?

Среди всего ассортимента по конструкции различают лишь 2 вида.

Шарнирные (рояльные и карточные). Такие появились самыми первыми, их использовали еще в прошлом веке, но в современных гарнитурах практически не используются. А вот при сборке старинной мебели ретро или винтажной они могут как раз понадобиться.
Четырёхшарнирные. По своей конструкции отличаются от предыдущих обычных тем, что могут отрегулироваться в нескольких местах, обеспечивая свободное открывание/закрывание дверей.

Четырёхшарнирные считаются боле современными и надежными.

Устройство четырёхшарнирной конструкции

Петли по положению двери и способу крепления

Различают четырёхшарнирные:

полунакладные.

Полунакладная позволяет лишь частично перекрывать корпус мебельного гарнитура. Она имеет небольшой изгиб, который образует промежуток между створками, что позволяет открывать одновременно две смежные створки. Применяется в межсекционных креплениях кухонной мебели, например в трёх- или двухдверной тумбе;

накладные (внешние) представляют собой шарнирный механизм, позволяющий открывать створки на 900, фактически 105 градусов.

Они наиболее часто применяются для крепежа дверок в кухонных гарнитурах. Позволяют плотно закрывать дверцы шкафов и секций, перекрыв корпус с двух сторон, и служат без поломок длительное время;

внутренние (вкладные).

Имеют большой изгиб, который способствует при открывании выносу вкладной дверцы за пределы корпуса. Используется редко для крепления тяжелых дверей на шкафах из ДСП. Позволяют как бы утопить двери в закрытом виде за корпус шкафа;

штольные (прямые) предназначены для крепления фасадной части к боковине у фальш-панелей.

Часто используется в угловых тумбах под мойку.

Угловые

Для установки в угловых напольных и навесных шкафах нужны петли, позволяющие под разным углом открывать дверцы.

Петли в зависимости от угла открывания и назначения в таблице:

Градус угла	Где применяются
30	в скошенных торцевых шкафах
45	в трапециевидных кухонных шкафах, как одностворчатых, так и двухстворчатых
120-135	для соединения двух фасадов, отрывающихся «гармошкой»
петли с открыванием против часовой стрелки	применяются в редких случаях при необходимости

Отдельного внимания заслуживают карусельные (инверсные) петли. Благодаря своей конструкции обеспечивают открытие дверей до 180 градусов.

Их используют не так часто в угловых тумбах.

Для шкафов с вертикальным открытием

Это антресольные петли. Основной их элемент– пружина, устанавливаются на створках подвесных шкафов с вертикальным открытием.

Для стеклянных дверей

В зависимости от материала, на который они устанавливаются, можно отдельно выделить те, которые крепятся на стеклянные поверхности. Их основное отличие – наличие специальной декоративной накладки, которая маскирует петлю. Правда, в домашних условиях достаточно сложно сверлить под них отверстие.

Петли для стеклянных дверей также делятся по способу открывания, углу и т.д.

Петли могут быть оснащены дополнительными элементами ‑ доводчиками. Доводчики могут быть встроенными или идти отдельно в комплекте.

С доводчиком

С помощью доводчика использование мебели будет более комфортным, бесшумным, также они помогают продлить срок службы корпусов мебели, т.к. дверцы будут закрываться плавно.

Внутренние и угловые

Внутренние петлиУгловая петля

Петля часто входит в состав пеналов и шкафов, которые имеют тяжелые дверцы.

Данный вариант петель имеет много схожих черт с полунакладным креплением . Однако он характеризуется большей глубиной изгиба. Для надежной фиксации его закрепляют внутри мебели. Механизм универсальный, ведь его можно закрепить под любым углом.

Производители предлагают клиентам разную конфигурацию. Она определяется исходя из взаимодействия отдельных плоскостей изделия.

Петля принимает любой угол и обеспечивает системе необходимую прочность.

Допускается также дополнить систему доводчиками. Благодаря этому удается добиться плавного открытия и закрытия дверей.

Петли штырьевые и петли трельяжные

при изготовлении мебели применяются не очень широко, но, тем не менее, выполняют свою функцию взаимного соединения, крепления и подвижного взаимодействия элементов мебели с учетом ее конструкционных особенностей.

При конструировании мебели используют нормализованную фурнитуру. Однако иногда при разработке той или иной конструкции мебельного изделия создают для него и специальную фурнитуру. В том числе помимо перечисленных выше видов мебельных петель при изготовлении мебели могут использоваться и другие их виды.

В одной статье невозможно дать описание всему разнообразию мебельных петель, которые могут использоваться при изготовлении мебели и обеспечивать доступ к внутреннему пространству мебельного изделия, обеспечивая функциональность изделия, удобство и комфорт при повседневном использовании. А при выборе производителя мебельной фурнитуры, в том числе мебельных петель, следует помнить, что одним из важных стандартов, которому обязательно должны отвечать современные петли мебельные, является полное соответствие требованиям безопасности. Петли мебельные не должны иметь опасных зон в виде острых углов, т. к. они могут стать причиной причинения травмы человеку, который в своем обиходе довольно часто сталкивается с петлями мебельными (каждодневное пользование шкафами, гардеробами и предметами мебельных гарнитуров). Петли мебельные должны обеспечивать оптимальное усилие при закрытии/открытии дверцы и в обязательном порядке соответствовать предъявляемым к ним требованиям на прочность и долговечность.

Blum №2 в рейтинге лучших производителей.

Мебельная фурнитура — Австрия

BLUM мебельная фурнитура выпускается международной одноименной компанией “BLUM”.

Фурнитура популярна среди производителей мебели во многих странах мира благодаря своему высокому качеству и элегантному дизайну.

Сегодня BLUM – целая сеть промышленных предприятий в нескольких странах Западной Европы.

Фурнитура для мебели от Blum – залог не только качественной мебели, но и красиво оформленного интерьера помещения.

Фиксатор выдвижной полки. Надежная и удобная фиксация выдвижной полки.

Качество жилья определяется не только дизайном, но и комфортом.
Поэтому мы разработали удобный фиксатор для выдвижной полки для направляющих MOVENTO и TANDEM.
Он занимает очень мало места, имеет строгий дизайн и надежно фиксирует полку в выдвинутом состоянии.

Много …

Мебельная фурнитура Blum SPACE STEP

Подробнее — Новости | Новинки производителя : «Blum»

Изменение угла установки

Регулировка угла при помощи болта

Рояльные системы

Рояльные петли, используемые для мебельных дверей, имеют относительно простую конструкцию. Для их изготовления используется или листовая латунь, или стальные полосы из нержавеющей или анодированной стали.

В основном эта фурнитура применяется для установки различных видов вертикальных дверей. Их применение оправдано при установке:

дверок, выполненных их деревянного массива, древесностружечной плиты и других материалов, исключая стекло;
с внутренней стороны мебельных коробов;
в случае отсутствия особых требований к внешнему виду мебели.

В силу этих трех причин, при изготовлении рояльных систем излишних требований к их дизайну и декоративной отделке не предъявляется.

Ответ высоким требованиям производителей мебели

Производители мебели все время повышают требования к инструменту крепления фасадных элементов. Различные дизайнерские разработки при изготовлении мебели предполагают разные, необычные и нестандартные способы присоединения фасадов к корпусу.

Петли для дверей шкафа, тумбочки и других составляющих мебельного гарнитура или кухни должны обладать высоким запасом прочности, чтобы выдерживать многочисленные рабочие циклы на протяжении всего срока эксплуатации.

Сегодня производители могут предложить разработчикам мебели множество разновидностей мебельных петель, начиная с простой петли-лягушки и заканчивая петлей с доводчиком со сложным продуманным устройством.

Материалы изготовления

Важным требованием для всей мебельной фурнитуры является их соответствие стандартам безопасности. Простые вспомогательные изделия, обеспечивая подвижное движение деталей мебели, изготавливаются по специальной технологии с использованием различных материалов. При изготовлении соединительного крепления производителем учитывается виды и значение мебельных изделий исходя из этого, подбирается нужное крепление.

При выборе петель необходимо учитывать их базовые характеристики это качество материала, их функциональность, универсальность, внешний вид модели. Наиболее популярны, востребованы соединительные механизмы, изготовленные из латуни, стали. Считаются самыми надежными, долговечными, не поддаются коррозии, имеют хорошее скольжение, не деформируются.

Немаловажным пунктом универсальности и качества изделия является простой монтаж, возможность отрегулировать мебельные петли. Современные крепежные конструкции позволяют корректировать фасад по вертикальной, горизонтальной и глубиной плоскости. Различные типы настройки представлены на видео.

Сталь

Латунь
