Шаблон для врезки петель своими руками чертежи. шаблона для врезки петель: изготовление и правила использования

Что такое фреза, какие преимущества она дает при установке замочка в дверь?

Ручной фрезер (в народе просто фреза) в свое время позволил сделать прорыв в деревообработке, ведь с таким инструментом сложную резьбу по дереву можно делать практически «на коленке». Преимущество ручного фрезера в его портативности. В повседневной работе плотника могут возникать различные ситуации, когда нужно выполнить работу по месту. Ранее нужно было либо тащить изделие в мастерскую, либо пользоваться стамеской и соответственно получать более грубый и приблизительный результат.

Теперь можно просто взять фрезер с собой, занести в любое помещение, затащить на крышу или в другие труднодоступные места и совершить нужные действия без лишних временных затрат. Установщики дверей серьезно облегчили себе работу начав пользоваться ручным фрезером.

Воспользовавшись подходящей фрезой можно произвести врезку запирающего устройства в разы быстрее, экономя дополнительные 30 минут времени. Это довольно значительно, если учесть, что на монтаж межкомнатной двери под ключ у специалиста уходит 2 часа.

Не следует забывать о том, что раньше мастера при врезке замка вынуждены были «выковыривать» стамеской глубокий паз под него. Тот, кто «орудовал» стамеской, знает, какой трудоемкой может быть эта работа, сколько времени для этого нужно, не говоря уже о риске

Ведь стамеска от неосторожного движения может выскочить и повредить поверхность дверного полотна. В этом случае с одной стороны мастер дискредитирует себя, а с другой пострадает финансово, ведь он будет платить за новую дверь из своего кармана

Разновидности фрез: какие пригодятся при монтаже запирающего устройства?

В настоящее время существует гигантское количество фрез для ручного фрезера. С помощью них невзрачный кусок дерева в умелых руках превращается в готовое изделие прямо на глазах. Все фрезы можно условно разделить на три большие группы.

Кромочные. Служат для изготовления различных резных элементов на поверхности материала, также они пригодятся при изготовлении кромок изделий.
Пазовые. Служат для изготовления желобков, углублений, выемок, пазов любой глубины на любых деревянных поверхностях.
Фигирийные. Предназначены для создания различных резных декоративных элементов на мебельных фасадах, на поверхностях дверных полотен и прочих изделиях.

Для монтажа замков в межкомнатные дверные полотна потребуется именно пазовая фреза, подходящей длины. С ее помощью прорезать идеальное углубление в торцевой части дверного полотна ничего не стоит. Правда может возникнуть трудность при монтаже дверных петель, ведь под них тоже нужно прорезать ровные пазы. Но если имеется под рукой обгонная фреза, проблем никаких не возникнет.

§ Оборудование для перемещения фрезера в двух плоскостях.

Такое оборудование полезно, когда нужно забить заглушкой старые пазы и сделать новые вырезы под замок. Фрезерную машинку зажимаю на каретке (рис. 3), которая скользит в одну сторону по направляющим стержням, а в другую – на боковых салазках.

Как только приспособление привернуто и зажато на двери, регулировка ограничителями обеспечит выборку паза по всей длине и ширине обвязочного бруса. Установив фрезу 25 мм, я креплю машинку на каретке и, начав с прохода глубиной около 3 миллиметров, выбираю паз, увеличивая с каждым проходом глубину на 3 мм.

Расходы по изготовлению данного инструмента были сведены к минимуму с использованием отходов деревообработки и деталей из металла. Единственное, на что пришлось потратиться, так это на стержни и стопорные муфты, а также шарнирные зажимы.

Порядок действий по изготовлению устройства для врезки петель.

Нарезаем заготовки. Делаем из доски основание. Отрезаем упорную рейку размерами 50×20×580 мм. Вырезаем лобзиком прямоугольное отверстие.

Дорабатываем его цилиндрической фрезой, чтобы было всё максимально ровно. Просверливаем в доске шесть сквозных отверстий ø6,2 мм для вставки шести болтов с шестигранной головкой.

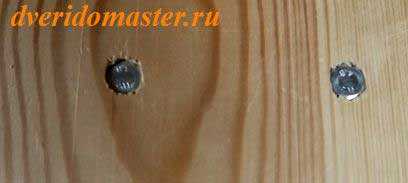

Совет. Для того чтобы болты не прокручивались во время завинчивания барашек, необходимо головки болтов утопить в тело доски основания нашего устройства.

style=»display:inline-block;width:336px;height:280px»
data-ad-client=»ca-pub-3518738935631683″
data-ad-slot=»6877683473″>

Для этого просверливаем не насквозь отверстия ø9 мм на глубину 5 мм. С помощью молотка утапливаем болт вровень с плоскостью доски. Вырезаем лобзиком накладки для упоров из МДФ толщиной 10 мм. Размечаем и фрезеруем прорези фрезой ø8 мм.

Эти прорези дают нам возможность регулировать упоры для нужного ограничения движение фрезера, когда будем врезать петли.

В итоге у нас должен быть такой комплект деталей.

Собираем всю конструкцию.

Установка петель при помощи шаблона

Шаблон для врезки дверных петель подходит как для обычных, так и для скрытых петель. Необходимый инструмент и инструкция по использованию устройства абсолютно одинаковы.

Инструменты, необходимые для проведения врезки

Итак, для установки петли на дверь необходимо подготовить:

приобретенный или изготовленный самостоятельно шаблон;
фрезер. При отсутствии фрезера выемку можно производить обычной стамеской. Однако это приведет к увеличению времени, необходимого для врезки петли;
дрель;

Станок для облегчения работы по врезке дверных петель и замков

шуруповерт или отвертку. При наличии шуруповерта облегчается процесс фиксации петли на дверном полотне или косяке;
мягкую кисточку. Инструмент предназначен для удаления скопившейся в процессе работе стружки. Данную операцию рекомендуется проводить регулярно, так как это способствует увеличению точности при выполнении работы;
стамеску;
рулетку;
сами петли. Для дверного полотна высотой не более 2 м достаточно 2-х петель. Крепежные элементы находятся в комплекте петли.

Комплектность дверной петли при покупке

Для установки мебельных петель потребуется специальная насадка на фрезер, способная вырезать круглые отверстия.

Инструкция по врезке

Прежде чем приступать к врезке дверных петель, необходимо определить, какое расстояние петель на двери является наиболее оптимальным:

от краев дверного полотна требуется отступить как минимум 20 см;
если в размеченной области попадаются какие-либо погрешности целостности дверного полотна, то петли можно сдвинуть на 2-3 см в разные стороны.

Врезка петель производится по следующей схеме:

дверное полотно фиксируется на полу с помощью специальных зажимов или иных подсобных устройств. Если производится замена петель, то дверь предварительно снимается. Фиксация дверного полотна способствует точности проведения дальнейших работ;
на торцевой части дверного полотна производится разметка места будущего расположения петель с учетом требований, изложенных выше;

Обозначение мест для установки петель на дверном полотне

к месту установки петли крепится шаблон для разметки петель. Отверстие между ограничительными накладками должно соответствовать габаритам устанавливаемой петли;

Габариты петли, которые должны быть перенесены на шаблон

при помощи фрезера снимается основной слой дверного полотна. При работе фрезерный станок должен располагаться строго вертикально дверному полотну. Любые перекосы приведет к ошибкам при выполнении установки;

Обустройство ниши для дверной петли

При выемке дерева следует учесть толщину петли и фиксирующего стержня. Если сделать минимальный паз для петли, то это приведет к ограничению работоспособности фурнитуры. При слишком большом углублении петля будет ослаблена и не сможет надежно удерживать дверное полотно.

снятая стружка удаляется кисточкой для проведения следующих этапов работ;

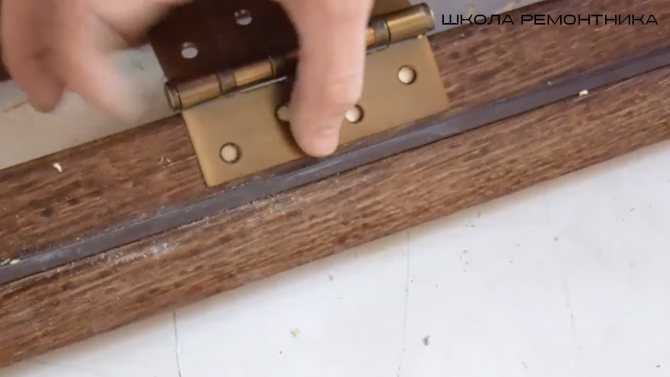

петля примеряется на подготовленное место. Обнаруженные недостатки работы фрезера удаляются стамеской. Петля должна аккуратно и точно войти в подготовленную для нее нишу. Любые недостатки могут привести к неработоспособности фурнитуры;

Доработка ниши для петли стамеской

на следующем этапе производится разметка мест нахождения крепежных болтов. Для этого петля приставляется к предназначенному месту и с помощью карандаша (маркера) отмечаются необходимые области. Для врезки скрытых петель отверстия для креплений размечаются после простого приставления петли снаружи к полотну. Иным способом провести разметку не получится;
отверстия для болтов просверливаются. Предварительное сверление упрощает дальнейшую установку и снижает возможность образования сколов и трещин на дверном полотне;
петля фиксируется шуруповертом или обычной отверткой, подходящей по размеру.

Закрепление дверной петли на полотне

Аналогичным образом производится установка второй части петли на дверном косяке.

Весь процесс установки дверных петель при помощи специального шаблона представлен на видео.

” alt=””>

Шаблон, предназначенный для установки дверных петель, способен в несколько раз упростить проведение работы и снизить количество возможных ошибок, которые могут привести к необходимости замены дверного полотна. Устройство можно приобрести в магазине, что наиболее предпочтительно для профессионалов, выполняющих врезку петель ежедневно или сделать самостоятельно.

ля самостоятельного изготовления шаблона потребуется 2-3 часа свободного времени и небольшое количество материалов. При минимальных затратах можно сделать для себя приспособление, которое не раз пригодится при ремонтных работах.

Производители мебельных кондукторов

На отечественном рынке широко используются и хорошо зарекомендовали себя кондукторы следующих торговых марок.

Assistant

Система мебельных кондукторов этой фирмы разработана для производства корпусной мебели базирующейся на 32 мм системе сборки, подходящей для всей европейской фурнитуры. Комплектацию системы заказчик подбирает для себя индивидуально, что позволяет сэкономить, выбрав только самое необходимое. Кондуктор Assistant содержит модули для наметки и сверления отверстий под направляющие (роликовые и шаровые), тандемы, петли, подъемные механизмы, конфирмат, эксцентрики, шканты, ручки и другие отверстия по системе 32 мм.

Dubel-Profi от KWB

Немецкий кондуктор для сверления отверстий под шканты. Механизм прибора позволяет производить идеально точное позиционирование отверстий диаметром от 3 до 12 мм. Кондуктор оснащен глубиномером и специальным упором, который помогает рассверливаться под прямым и косым углом. Благодаря резиновой накладке прибор удобно использовать на гладких и полированных поверхностях.

Кондор

Мебельный шаблон Кондор является портативным устройством, которое удобно взять с собой непосредственно на установку мебели. Благодаря сменным втулкам можно регулировать расстояние между отверстиями. Инструмент позволяет производить отверстия под шкант или конфирмат. Фрезеровочные пазы устанавливаются на растояниях 16 или 18 мм, что позволяет работать с различными материалами.

Мебельный кондуктор является незаменимым помощником на любом мебельном производстве. Это недорогое приспособление поможет не только сократить трудозатраты, но и значительно повысить качество ваших изделий.

Минимализм как стиль жизни

Большой дом, успешная карьера, постоянно толстеющий кошелек, машина бизнес-класса, престиж и всеобщее уважение. Это — не обещание, чего вы добьётесь, будучи минималистом. Это — мерки современного общества, по которым заочно считают, что ты — счастлив.

Ты — счастлив, когда у тебя есть всё! А, что, если это — не так? Есть ли на свете несчастные богачи и счастливые бедные? Конечно, это всё — крайности.

Но, суть в другом: общество часто измеряет уровень счастья по достатку человека, но это — не тот критерий.

Минимализм не зависит от кошелька. Это — не способность экономить на себе, не ограничение. Минимализм – это свобода выбирать то, что необходимо, умение отличать шелуху от сути, понимать и удовлетворять свои разумные потребности.

И, в первую очередь, минимализм – это образ жизни, подразумевающий расхламление не только вокруг, но и внутри себя.

Минимализм способен улучшить качество жизни, помочь понять себя. Это уже гораздо ближе к пониманию счастья. Но как стать минималистом?

Мой путь к минимализму начался почти 5 лет назад. Первые два года я посвятила поиску рабочей системы расхламления, и, в итоге, все мои вещи уместились в чемодан ручной клади и небольшой рюкзак.

Я дошла до своего минимума, но он стал стеснять меня. Я чувствовала себя виноватой за каждую покупку. Это — был знак: надо что-то менять.

Собрав весь свой опыт, я хочу поделиться 7-ю правилами здорового расхламления, которых я придерживаюсь.

Сопутствующие симптомы – навязчивые идеи

Чрезмерный перфекционизм также часто активирует склонность к одержимости и принуждению (выполнение вынужденных действий), например:

постоянная проверка чистоты своих рук;
постоянная уборка квартиры (из-за грязного пятна на кухонном столе, частиц пыли на полу);
навязчивый контроль своего веса в виде анорексии и булимии.

Расстройства пищевого поведения часто являются производным расстройством, связанным с ананкастическим паттерном.

Навязчивые мысли, связанные с возможным предательством, приводят к просмотру мобильного телефона партнера, файлов на компьютере, различным проверкам. Например, находясь вдали от дома ананкасты могут звонить несколько раз в день. Часто такое поведение заканчивается разрывом отношений.

Симптомы анорексии

Порядок проведения работ по врезке дверных петель с применением данного устройства.

Устанавливаем горизонтально дверное полотно на ребро.

Совет.

Для того чтобы дверь не падала я вставляю её в самодельные подставки, которые сделал заранее из обрезков дверной МДФ коробки и кусочков OSB.

Подставку можно ещё сделать из обрезка столешницы (38 мм).

Прикрепляем шаблон к двери с помощью двух струбцин.

Совет.

Для того чтобы не поцарапать дверь, надо между струбциной и дверным полотном установить прокладки из резины или ДВП.

Важно!

Ещё обязательно надо проложить кусочек ДВП (2-2,5 мм) или фрагмент линейки между ограничением шаблона и дверью.

Эта прокладка даёт нам в будущем зазор между дверью и верхней/нижней поперечной дверной коробки.

При переносе шаблона на стойку лутки прокладка убирается (смотрите внимательно в самом конце видео)!

Обратите внимание

, передвижение шаблона я ограничиваю с помощью двух реек. Рейка для упора 50×20×580 мм — ею верхнею петлю Рейка для ограничения 30×10×1500 мм — ею нижнею петлю.

Эта рейка крепится к первой с помощью двух шурупов 25×3,5 мм.

Совет.

Чтобы каждый раз не перестраиваться, я сначала врезаю все верхние, а потом все нижние — так быстрее.

В принципе, можно врезать петли более простым способом. С помощью данного шаблона врезать только на дверях, а на коробку просто перенести разметку и врезать фрезером, используя его же упор, который идёт в комплекте.

Я так тоже практикую, если надо собрать, допустим, два дверных блока, но если больше, то только с шаблоном.

Совет. Для того чтобы точно выставить глубину фрезеровки, я между столом фрезера и деревянной основы ложу одну половинку (карту) навеса.

После прогона фрезером получаем углубление под петлю. В углах я стамеской зачищаю углы.

В этой работе на первый взгляд кажется, что много мороки, но поверьте моему небольшому опыту, что это не так. С помощью этого устройства я за неделю навесил не напрегаясь 25

дверных блоков. По этой теме заканчиваю и буду готовится к написанию следующей, поэтому подписывайтесь на новые статьи. Планов громадьё, осталось за малым — найти время для осуществления задуманного.

Установка дверного полотна заключается в креплении петель, являющихся держателями. Чтобы произвести работу и при этом не испортить дверь, специалисты рекомендуют использовать специальные шаблоны. Кроме этого, каждая дверь комплектуется замком, установка которого также может вызвать проблемы у неопытного мастера. Шаблон для замка может значительно облегчить проведение установки. Что это за оборудование и как его изготовить самостоятельно, читайте далее.

Порядок – прежде всего!

В старшем поколении немало женщин, которые имеют очень строгие и твердые правила относительно того, как и когда нужно убираться в доме, как раскладывать вещи в шкафу, как часто менять белье и прочее. Они обычно выполняют эти требования сами, но иногда призывают близких следовать начерченному им «генеральному плану» и считают тех, кто не озабочен чистотой, «пропащими» людьми.

Помнить, что всякая чистота относительна – может случиться не только протечка от соседей, но и землетрясение, снос дома или пожар. Тогда все усилия по наведению порядка будут казаться смешными. Попробуйте взглянуть на них с этой точки зрения, поблагодарите Бога, что в вашей жизни нет ничего подобного, и проводите уборку ровно настолько, насколько хватает сил и времени без ущерба для остальных интересов.

Видео

Процесс расхламления довольно сложный, требующий силы воли, свободного времени и решительности, однако он приносит поразительные результаты в виде чистой квартиры и ясного сознания. Для того чтобы более детально ознакомиться со способами и секретами избавления от хлама, посмотрите представленные видеосюжеты:

Об авторе:

Нашли ошибку? Выделите текст мышкой и нажмите:

Знаете ли вы, что:

Для борьбы с молью существуют специальные ловушки. В липкий слой, которым они покрыты, добавлены феромоны самок, привлекающие самцов. Прилипая к ловушке, они выбывают из процесса размножения, что ведет к уменьшению популяции моли.

Возможные опасности

Принято считать, что чистота – залог здоровья. В погоне за непревзойденной чистотой страдает иммунная система человека. Она страдает под воздействием дезинфицирующих средств, которые используются при уборке. Маниакальное желание избавиться от вредных бактерий приводит к уничтожению полезных, которые положительно влияют на организм человека.

Большей опасности подвергаются маленькие дети. Находясь в стерильных условиях, их организм теряет способность противостоять болезням. Отсутствие вирусов и бактерий так же губительно для человека, как и их избыток.

Идеальная чистота несет опасность для организма

Подготовка пазов для дверных петель и замков

Для того чтобы пазы, создаваемые при помощи ручного фрезера для монтажа дверных замков и петель, были выполнены максимально точно и качественно, рекомендуется использовать специальные шаблоны для врезки петель и замков. Приобрести на современном рынке шаблон для врезки замков и петель различных конструкций и размеров не представляет никаких проблем.

Чтобы не тратить деньги на такое приспособление для врезки, можно изготовить его своими руками. Самостоятельно сделать очень удобный в применении шаблон для врезки петель и замков можно из доступных материалов – деревянных досок и брусков, реек, ДСП, резьбовых крепежных элементов.

Как сделать простой шаблон

Замеряем смещение фрезы Размечаем шаблон Делаем фрезой 2–3 прохода Получаем готовое отверстие Устанавливаем упорный брусок Испытываем шаблон

Процесс формирования пазов при помощи ручного фрезера и последующего монтажа петлей для установки дверей осуществляется в следующей последовательности:

Входная, межкомнатная или мебельная дверь, на торцевой поверхности которой необходимо сформировать пазы, устанавливается в специальные зажимы и надежно фиксируется в них.
Выполняется разметка мест, где будут устанавливаться петли.
На размеченный участок торца дверного полотна устанавливается шаблон и надежно на нем фиксируется.
Во внутренней части шаблона при помощи предварительно настроенного фрезера осуществляется выборка материала на требуемую глубину. В том случае, если выполняется врезка петель фрезером без шаблона, выборка материала выполняется инструментом по контуру предварительно нанесенной разметки.
После снятия шаблона с торца дверного полотна обработанная поверхность сформированного паза дорабатывается стамеской.
В полученный паз устанавливается дверная петля и закрепляется в нем при помощи винтов, идущих с ней в комплекте.

Подготовка места для установки второй половины петли, которая монтируется на дверной коробке, выполняется по аналогичной методике. Точно по такой же технологии подготавливается и паз, в который будет устанавливаться дверной замок.

Шаблон для установки мебельных петель очень нужная штука и существенно экономит время при сборке мебели. Схема разметки для сверления сверлом форстнера и разметка под саморезы для накладных и внутренних петель довольно проста, но когда начинаешь размечать каждую петлю по отдельности точность начинает страдать. Неточности в установке ведут к потере времени при регулировке.

Начать стоит с того, что петли бывают разное. Сейчас говорим от тех, что обычно используют в мебели, то есть рояльные, барные, скрытые, карточные это все не из этой оперы.

Разметка для установки мебельных петель

Наиболее часто устанавливают петли с чашей 35 мм. В собранной мной мебели не встречались еще петли с чашкой в 26 мм. Несмотря на единообразие в разметке под петли встречается некоторые вариации. Остановлюсь подробнее на разметке, а потом укажу на вариации.

Установка петель с чашей 35 мм. Такие расстояния используются на петлях внутренних, накладных, полунакладных. В фасад сверлом форстнера на 35 мм сверлиться не сквозное отверстие — его край должен находиться на расстоянии 4,5 мм от края фасада. Центр отверстия на расстоянии 22 мм от края фасада. Так же в фасад петля крепиться саморезами на расстоянии 27.5 мм от края фасада, чаще всего расстояние между этими саморезами 48 мм. Возможен вариант 45 мм. В корпус двумя саморезами крепиться планка, если петля накладная на расстоянии 37 мм от края корпуса, если вкладная на расстоянии 57 мм от края корпуса. Расстояние между саморезами в крепежной планке 32 мм.

Установка петель с чашей 26 мм.Тут схожая ситуация, но не сквозное отверстие сверлом форстнера сверлиться на расстоянии 16,5 мм от края — расстояние от края фасада до чаши 3,5 мм. (если отступить 17 мм расстояние до края чаши будет 4 мм) Установочный размер между саморезами 38 мм.

Внимание с чашкой 26 мм на практике мной не проверено! Вообще вариации в 1 мм допустимы. Точнее (как я понял, если ошибаюсь пусть поправят меня мебельщики), эти расстояния зависят от нескольких параметров и умные производители в инструкциях дают специальную таблицу и формулу для их расчета

Такой подход наиболее правильный, в работе с петлями с углом, например для угловых шкафов, лучше считать именно так. А с обычными петлями это уже для профессионалов и перфекционистов, если вы к ним относитесь — покупайте петли и ищите инструкции производителей.

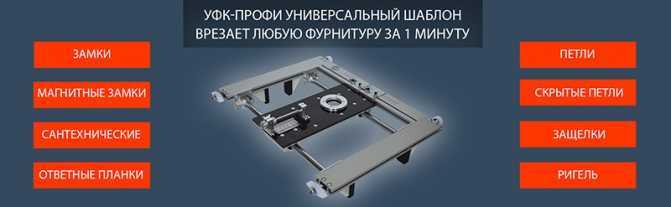

Универсальный шаблон для врезки петель и замков УФК-ПРОФИ

Это единственный универсальный инструмент, который врезает абсолютно всю фурнитуру, и даже не стандартную. Многопрофильный инструмент, предпочитаемый и уважаемый всеми профессиональными мастерами. С ним всё получается идеально и аккуратно, будто фурнитуру вставили сразу на заводе, погрешность — нулевая.

Выбрать и купить универсальную каретку для фрезера УФК-ПРОФИ стоит за значительное сокращение рабочего периода и сохранность денежных средств.

Какие работы можно производить с шаблоном для фрезера

Врезает замки (магнитные, большие, обычные, сантехнические) и ответные планки любого типа.
Фрезерует все виды скрытых и карточных петель, а также ригеля и защелки.
Можно разом устанавливать петли сразу в дверное полотно и коробку, причем скрытые петли тоже.
Фрезерование мебельных соединений шип-паз
Фрезеровка четверти, проушины, а так же «Т» образные соединения на ласточкин хвост.
Каретку особо ценят за работу с межкомнатными дверьми, но также удобно работать и с входными.

Почему профессионалы выбирают уфк-профи

На сегодняшний день большинство мастеров устанавливающих двери, а соответственно и замки с петлями предпочитают работать именно с Уфк-Профи по целому ряду причин:

Для работы НЕ понадобятся покупать копировальные вставки, планки, втулки и прочие приспособления, шаблон универсален и подстраивается под любой тип фурнитуры;
Идеальная и точная врезка;
Легкая и быстрая настройка фрезера под любой размер фурнитуры;
Инструмент удобен, легок и прост в обращении;
Работает с любым видом фрезера;

Немаловажные отличия, которые максимально облегчают врезку фурнитуры в межкомнатные двери:

Непрерывная — поточная врезка всей фурнитуры с фиксацией заданных размеров;
Все карточные и скрытые петли врезаются непрерывно одновременно в коробку и полотно;
При необходимости, замок или защелку можно врезать на установленной в проем двери.

Преимущества перед всеми остальными инструментами для врезки замков и петель

Этот наш отечественный инструмент, который прослужит долгие годы. Его собирают из надежных материалов. Инструмент жесткий, прочный, защищенный от коррозии и ржавчины. Он единственный в своем роде, повторить который ещё никому не удалось. Не ищите аналоги — их не существует.

Для регулировки центра зажима приспособление для фрезера снабдили встроенными креплениями (тисками), имеющими шкалу и две мобильные части, обладающие плавной силой зажима. Теперь ширина зажима и центр оси меняются в моменте, что существенно упрощает работу по синхронной врезке петель в полотно и коробку.
Фрезер без усилий, надежно фиксируется на специальном крепежном кольце.
Каретка фиксируется на полотне встроенными тисками, что дает максимальную надежность при работе с фрезером;
Размеры под Вашу фурнитуру, которую нужно врезать, устанавливаются за 1 минуту.
Весь процесс врезки петель, замков и ответок сократится в 50 раз.
Комфортно работать – компактный и легкий, весит 3,5 кг;

Каретка для фрезера УФК-Профи окупится уже за пару применений, поможет зарабатывать больше, быстрее, ведь работать с ней можно гораздо продуктивнее. Стать мобильнее, брать больше заказов. Клиенты сами помогут привлечь новых — они оценят качественную и красивую установку дверей. Цена изделия в полной комплектации 15 700 руб. Дополнительно докупать ничего не потребуется. Самая низкая цена из всех существующих моделей шаблонов для врезки петель и замков.

Сайт официального производителя:

Вырезаем паз для петли на коробке

Следующее, что нам нужно сделать, — это перенести размеры петель на коробку. Обычно я это делаю сразу, а потом уже врезаю и в полотно и в коробку. Но разницы особой нет.

Для этого мы оставляем расстояние 3 миллиметра от края пропила (в данном случае мы пилили под 45 градусов).

Затем нам достаточно сделать одну метку. Обычно я делаю ее с той стороны, которая у нас идет ближе к краю полотна, и от нее я уже впоследствии на коробке отмечаю.

Точно так же отмечаем на другой стороне ровно по краю.

Далее нам нужно снять коробку и так же ножом обвести приложенную петлю. Здесь аналогичным образом ведем параллельно петле, вы это очень легко увидите и отрегулируете. Затем мы приступаем непосредственно к врезке. Но здесь у нас задача усложняется, так как просто поставить сюда фрезер не получится из-за перепадов. Соответственно сделать все это без каких-либо шаблонов на первый взгляд сложновато.

Но есть один секрет. И вот в чем он заключается. Рядом мы прикладываем вторую стойку. ставим между ними разъединитель и прихватываем скотчем.
