Ремонт и настройка швейной машины чайкашвейная машина чайка. ремонт и настройка

Игла при входе в игольное отверстие не должна его касаться

Обрыв нитки может быть следствием многих неисправностей, например, если иголка при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки иголка должна располагаться точно в центре отверстия игольной пластины, равномерно удалена от обеих сторон. А при выполнении операции зигзаг расстояние L должно быть одинаковым с R.

Проверьте положение иглы и если оно смещено, то выполните следующую регулировку.

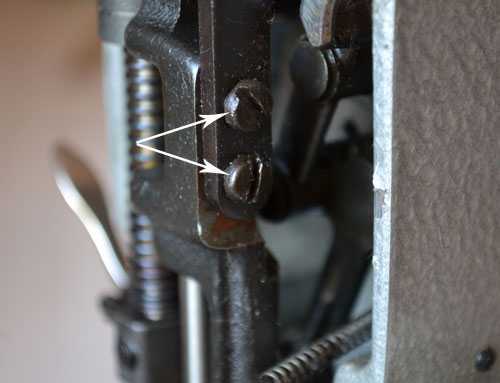

Продольная установка положения иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле. Крепление это находится в верхней части машинки и его не всегда видно. Покрутите на строчке зигзаг маховое колесо, и вы обнаружите это крепление.
Ослабьте (не выкручивайте полностью) эти винты и установите иглу строго по центру (смещая рамку игловодителя). Регулировать положение иглы нужно, когда машина установлена на выполнение прямой строчки.
Затяните крепление обратно и переключите в режим строчки зигзаг. Теперь нужно проверить положение иголки при левом и правом уколе. Вход иглы (при максимальной ширине зигзага), справа и слева должен быть равномерно удален от центра.
Если игла будет задевать край отверстия при максимальной ширине зигзага, то придется обращаться к мастеру. Нужно изменить еще одну регулировку, но ее может выполнить только опытный человек.

Регулировка вертикального положения иглы

Поперечное положение иглы регулирует стержнем, укрепленным на пластине с двумя винтами, и пластиной прижимающей рамку игловодителя к стержню кронштейна. Регулировка этого узла достаточно сложная и требует опыта, но, к сожалению именно этот механизм способен самопроизвольно сбиваться при работе, особенно электрической швейной машинки Чайка. Поэтому, если вы решили самостоятельно ремонтировать свою швейную машинку, следует научиться регулировать положение иглы, поскольку смещение иглы вперед — причина ее поломки, а смещение в сторону от швеи — причина пропусков.

Регулировка положения иглы требует профессиональных знаний и опыта. Если вы не уверены, что сможете самостоятельно ее выполнить, обратитесь к мастеру, поскольку она может быть причиной сбоя работы других узлов, ремонту которых невозможно научиться по скучной книге, напичканной техническими терминами и схемами.

Можно добавить, что при использовании кривой иглы на носике челнока могут образоваться зазубрины, которые «размохначивают» нить и обрывают. Носик челнока и должен быть идеально гладким и острым, без шероховатости. Состояние его можно определить, проведя ногтем по краю носика или с помощью лупы. Винт затяжки прижимной пластины не должен быть в зазубринах, ручка защелки должна четко фиксироваться и поверхность его должна быть чистой и гладкой. Сам челнок тоже должен быть идеально чистым, без зазубрин и ржавых пятен.

Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если установить вышеуказанные параметры взаимодействия челнока и иглы, установить иглу точно по центу, заодно и заменить ее, отрегулировать натяжение нитки, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт швейной машины Чайка еще не окончен. Еще есть много других настроек, достаточно сложных и необходимых, связанных с регулировкой положения челночного хода по отношению к игле. Но не зазору между носиком и лезвием, а величиной захода носика за иглу. Именно в этом параметре и скрыта главная причина петляния нитки снизу строчки и столь редкостного явления для швейных машин, как обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того, требующего большого опыта.

Мы намеренно не будем давать подробные рекомендации о том, как его настроить, поскольку их выполнить самостоятельно практически невозможно. Мастер наладчик опытным путем подбирает одно единственное положение носика челнока относительно иглы, варьируя между появлением трех дефектов строчки: петляние нитки, обрыв нижней нитки и обрыв верхней нитки. Вкратце лишь отметим, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе, выполняя строчку зигзаг. Пройдя мимо иглы чуть выше ушка, носик должен закончить свое движение и продвинутся дальше (влево) за иголку на 1-3 мм. Этот параметр 1-3 мм для каждой модели Чайки «свой» и именно от него и зависит, как будет формироваться строчка. Если челнок выходит слишком далеко за иголку он вытягивает лишнюю верхнюю нитку и появляются петли, если «не доходит» нитка может обрываться.

Для того чтобы изменить положение челнока (заход носика за иголку) найдите в крайней правой части вала, приводящего в движение челночное устройство, втулку-рычаг, соединенную с главным (верхним) валом. Ослабьте ключом крепление втулки, затянутое винтом М10 и немного проверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховое колесо. Настраивайте швейную машинку Чайка так, чтобы при левом уколе и правом уколе (строчка зигзаг) носик челнока уверенно захватывал петлю с иглы в обоих этих положениях. Если машинка все равно будет иметь дефекты строчки, тогда обращайтесь к мастеру по ремонту швейных машин.

Настройка челнока швейной машины Чайка Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Ремонт швейных машин Подольск Швейная машина Подольск со строчкой зигзаг точно такая же, как и швейная машинка Чайка. Поэтому ремонт и настройка этих машин практически ничем не отличается. Но у завода ПМЗ есть и другая модель швейной машины. Прямострочная швейная машина различных вариантов комплектации привода. Как выполнить ремонт такой швейной машины своими руками, подробно изложено в этой статье.

Шпулька для швейной машины Швейная машина Чайка очень «чувствительна» к разным «мелочам». Если шпулька будет иметь зазубрины на стенках, плохо вращаться в шпульном колпачке, то это приводит к появлению дефектов строчки, а вы будет думать, что уже пора выполнить ремонт швейной машины. На самом деле, достаточно заменить только шпульку.

Какую купить швейную машинку Современные швейные машинки можно разделить на 2 типа: электронные и электромеханические (Чайка и другие). Конструктивных отличий между этими типами швейных машин много, но основное, понятное всем — на электронных моделях домашние швейные машины выполняют операций неограниченное количество, из-за наличия электронного блока управления.

Устройство и настройка швейной машины Начните ремонт швейной машинки Чайка с изучения ее устройства.

Изучите, как происходит образование челночного стежка. Разберитесь, какие детали машинки могут влиять на ее работу и проверьте, в каком они состоянии. И лишь после обнаружения предполагаемых неисправностей, приступайте к их настройке и регулировке.

Применение, настройка, ремонт

Швейные машинки «Чайка» и «Подольск» могут работать с:

• полотном для простыней;
• ситцем;
• сатиновыми материями;
• шелковыми материями;
• материями для белья;
• батистом;
• элитными разновидностями шелка;
• коленкором;
• шерстяными материями для костюмов;
• утолщенными кусками на основе шерсти (для пальто) и крепким сукном.

Сообразно конкретной задаче, могут использоваться такие варианты:

• иглы 70, нитки 65;
• иглы 80, нитки 65;
• иглы 90, 100 или 110.

Инструкция по эксплуатации предусматривает введение иглы в иглодержатель, а затем закрепление на упоре при помощи винта. Только после этого заправляют верхнюю и низовую нитки. Сначала работают с верхней нитью. Вытягивают стержень катушки из крышки рукава до упора. Ставят ушко притягивателя нити в верхнее положение при помощи вращения маховика.

Далее поднимают прижимную деталь. Ставят на стерженек нитяную намотку. В проходы пластинного направителя нити, точно между шайбочками контроллера растягивания, вставляют верхнюю нитку. Потом ее засовывают в проем пружины, притягивающей нити, проводят под нитепритяжным крючком, заводят через отверстие в рычаге нитепритягивателя в проволочный нитенаправитель. Далее останется протянуть нитку в нитенаправитель на игловодителе и поместить ее кончик в ушко на месте оператора.

Зарядка низовой нити начинается с извлечения шпульного колпачка и шпульки. Эта операция проводится разворотом элемента, ставящего иглу в высшей точке. Далее выдвигают пластинку и двумя пальцами захватывают рычаг защелки. Тогда вытаскивание шпульного колпачка не составит проблем.

Когда это сделано, вставляют колпачок шпульки внутрь челнока. Надо внимательно следить, чтобы игла находилась в верхней точке. Если колпачок вставлен правильно, рычаг защелки подпружинен. Когда крышку открывают, он как будто пытается вернуться. Собираясь начать шить, нужно вытянуть нижнюю нить на игольную пластину, а затем, цепляясь за верхнюю нитку, вытянуть нить в челноке на ту же пластину.

На машине класса 116-2 предусматривается возможность регулировать стежку. Мощность лампы подсветки составляет до 15 Вт. Масса в заводском футляре может достигать 18,5 кг. Вылет рукава составляет от 0,17 м. Правда, это уже модель «Чайка-3», ставшая продолжателем прежней модели. Кроме некоторых добавлений, она ничем не отличается.

Шить по очень толстой или крепкой ткани нужно в меньшем темпе, чем обычно. Очень полезна помощь маховому колесу (его придется прокручивать вручную). Тонкие ткани, особенно шелк, немного подтягивают за лапкой. Тогда меньше будет вероятность, что шов стянется. Для смазывания швейной машины применяют только индустриальное смазочное масло И-20А, которое соответствует ГОСТ 1975 года. Если машина шьет очень тяжело, или нити заклинивает, необходимо срочно прочистить челнок.

О том, как научиться шить на швейной машинке “Чайка-2”, смотрите далее.

Значение работы педали

В машинах с электроприводом нормальное функционирование устройства может быть нарушено недостатками работы привода. В педали находится регулятор оборотов – при его поломках он может ненормально себя вести, например, рвать с места даже при легком нажатии.

Устранить проблему можно самостоятельно: графитовые «таблетки» сжимаются вместе через пружину нажимным рычагом, сопротивление при этом уменьшается, и скорость вращения увеличивается. В этом случае достаточно разобрать, почистить и снова собрать.

Однако если и после этого машинка не восстановила нормальную работу регулятора оборотов, значит, его надо менять (скорее всего, окислились контакты).

Швейная машина ПМЗ Чайка 143А

Перед нами швейная машина конца 20 века, выпускаемая Подольским Заводом им. Калинина. Машина, как и предыдущие модели, полностью выполнена из металла. Автоматика как была из 5 копиров, так и осталась с тем же количеством. Правда практически 100% владельцев машины шили в одном положении ручки выбора программы.

Регулятор натяжения верхней нити (Градусник) выполнен в металлическом корпусе, компенсационная пружина работает справа налево, что не особенно удачно, см. рис. 2

После снятия верхней крышки мы видим, что все детали машины такие же, как и на 142 классе, см. рис. 3:

1. Ручка выбора программы шитья;2. Ручка установки ширины стежка;3. Переключатель положения игловодителя (левое, центральное, правое);4. Корпус механизма автоматики;5. Съемники копиров;6. Копиры

На рис. 4 можно увидеть главное отличие от машин 142 класса, а именно механизм игловодителя и стержня прижима лапки. Итак, для того чтобы отрегулировать правильно положение игловодителя, сначала нужно произвести правильно установку стержня прижима лапки. Ослабляем винты 1 и 2 и устанавливаем лапку относительно прорези игольного отверстия и затягиваем винты. Ослабив винт 3 устанавливаем положение игловодителя относительно шитья, не забываем о том, что острие иглы № 100 должно входить точно в центр отверстия. Регулировочной шайбой убираем люфт игловодителя, для этого отпускаем два винта 7, поджимаем шайбу к рамке и зажимаем винты. Винты 4 и 5 служат для фиксации и регулировки соответственно положения высоты лапки и положения стержня игловодителя. Винтом 6 фиксируем положение градусника. Этот винт необходимо периодически поджимать. Механизм нитепритягивателя такой же как и в машине 142 класса.

На рисунке 5 показана правильная установка зубчатого сектора и шестерни челночного устройства. Третий зуб шестерни должен войти между первым и вторым зубом сектора.

Низ машины никаких изменений не претерпел (см. рис 6):

1. Направляющая; 2. Кулачек (эксцентрик подъема); 3. Регулятор длины стежка; 4. Нижний конец дышла; 5. Кривошип; 6. Винт крепления кривошипа (ослабив его производят регулировку хода); 7. Винт крепления ручки обратного хода; 8. Винт (установка продвижения); 9. Нижний конец вилки; 10. Кривошип; 11. Болт крепления (установка положения зубцов транспортера ткани).

На рисунке 7 показан низ машины слева: 1. Ручка выбора высоты подъема зубцов транспортера; 2. Винт крепления, с его помощью производится регулировка высоты зубцов; 3. Направляющая; 4. Винты крепления эксцентрика подъема; 5. Эксцентрик подъема; 6. Вал транспортера ткани; 7. Челночное устройство; 8. Винт крепления прижимной скобы; 9. Зубчатый сектор; 10. Шестерня челночного устройства; 11. Регулировочная шайба.

Регулировка всех узлов и деталей, хода и продвижения, устранения люфтов в узлах точно такое же, как и машинах кл. 142, поэтому, посмотрев фильм, для Вас не составит труда разобрать, собрать и отрегулировать швейную машину.

При копировании активная ссылка на сайт http://rembt888.ru/ обязательна.

• Назад
• Вперед

Чтобы оставлять комментарии необходимо зарегистрироваться. You have no rights to post comments

Настройка швейной машинки Чайка

Первичные требования по безопасности

Уделите первому шагу пристальное внимание. Также не пытайтесь установить в машинку иглы от аппаратов других марок – только “родные” иголки

Пример:

1. Маховик (круглое вращающееся колесо) можно вращать только против часовой стрелки, т.е. на себя;
2. Непосредственно перед началом шитья “пробейте” иглой ткань, зафиксируйте её с помощью лапки, и рукой прокрутите маховик так, чтобы игла несколько раз прошла через материал;
3. При проведении тех.обслуживания, не смазывайте детали машинки подсолнечным маслом, льняным, оливковым и проч. – только спец. техническое масло, ГОСТ которого указан в инструкции ниже;
4. Строго не рекомендуется запускать процесс “холостого” шитья (без ткани, находящейся между поверхностью машинки и лапкой) – так двигатель аппарата быстро испортится, и его придётся менять.

Общая информация о модели

«Чайка 142 М» — многооперационная швейная машина бытового предназначения.  Выполняет 12 видов строчек. Включает электромотор, ниткообрезатель, регулятор натяжения нитки. Хорошо подходит для пошива изделий изо льна, хлопка, шелка, шерсти.

Основные строчки — прямая и зигзагообразная. Может работать двойной иглой для создания декоративных швов, вышивания и штопки. Максимальная частота вращения главного вала составляет 1000 оборотов в минуту. Длина выполняемого стежка — до 4 мм, ширина строчки зигзаг — до 5-ти.

Функции натяжителя и цель настройки

Предназначение регулятора натяжения — пропустить через себя верхнюю нить с такой силой, чтобы получилась ровная и красивая строчка. Неправильная настройка данного механизма приводит к стягиванию материла, петлянию и обрыву нитки. Слишком большое натяжение рвет стежки и делает шов сморщенным, слишком слабое — приводит к формированию слабой и рыхлой строчки.

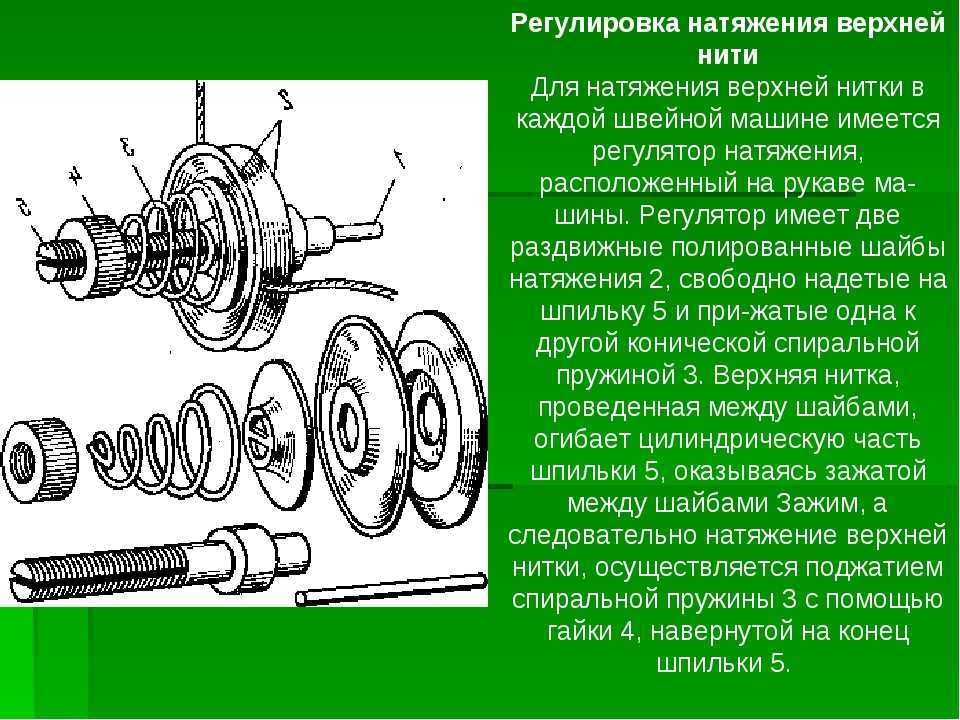

Устройство натяжителя современной модели

Современные швейные устройства отличаются от машин типа «Подольск», «Чайка 142 М», 143, 134 и др. Натяжение нитей у них настраивается автоматически. Конструкция регулятора более надежная и не рассчитана на ремонт в домашних условиях.

Регулятор натяжения состоит из:

• конусной пружины;
• двух тарелочек или дисков;
• шайбы с перемычкой;
• стержня-толкателя;
• компенсационной пружины;
• резьбовой оси.

Подготовка машины к правильной настройке

У «Чайки 142 М» и «Чайки 132 М» механизм натяжения верхней нити одинаковый. Но прежде чем приступить к настройкам, необходимо выполнить пробную строчку на лоскуте и осмотреть полученный результат.

Перед работой необходимо проверить исправность механизмов машины (фото: yuola-besplatnye-obyavleniya.ru)

Если шов получился с дефектами, нужно выполнить следующее:

1. Проверить заправку нити (проходит ли она через все нитенаправители, хорошо ли сматывается с катушки, не цепляется ли и не застревает).
2. Убедиться, что шпулька правильно вставлена в челнок.
3. Осмотреть диски регулятора натяжения и челночный механизм (не застряли ли там остатки нитки или другой мусор).
4. Проверить соответствие нитей и иглы типу обрабатываемой ткани.
5. Убедиться в исправности механизмов.
6. Осмотреть машину на наличие повреждений.

Настройка регулятора натяжения верхней нити

При правильном натяжении места переплетения верхней и нижней нити должны быть посередине сшитых тканей. Если сплетение находится на внешней поверхности ткани, натяжение слишком сильное, если с нижней стороны полотна — слишком слабое.

Для машины «Чайка 142 М» настройка регулятора верхней нити происходит следующим образом:

1. Чтобы ослабить натяжение, винт или колесо регулятора поворачивают по направлению уменьшения числовых делений.
2. Чтобы усилить натяжение винт прокручивают в сторону увеличения цифровых отметок.
3. Повернуть на целую цифру или половину отметки и сделать пробную строчку.
4. Продолжать действия пока шов не получится идеальным.

Проверка правильности установки

Необходимо взять лоскут ткани, проложить пробные строчки и осмотреть. Они должны быть ровными с обеих сторон материала. Если стежки стягивают ткань, а переплетения строчек видны на внешней стороне — натяжение слишком сильное. Если шов получился рыхлым, а сплетения стежков выступают на изнаночной части полотна — натяжение слабое.

Чтобы проверить натяжку нитки, выполняют пробную строчку на небольшом кусочке ткани (фото: okidoki.ee)

Чтобы проверить натяжение нижней нитки челнок нужно подвесить за кончик нити, которая идет из шпульки. Если он, после выполненных манипуляций, опустился на несколько сантиметров — значит удалось получить нужное натяжение. Нить натянута слишком сильно, если при подвешенном челноке шпулька не начинает раскручиваться. Если она делает это без усилий — натяжение слабое.

Последствия от неправильных действий

Ошибки в настройках натяжителя приводят к тому, что строчка получается неровной, материал стягивается, стежки начинают торчать из ткани. Помимо этого, нить может оборваться или образовать петляния.  В результате пошить изделие с красивыми швами, которое не пострадает после носки и воздействия стиральных порошков, не получится.

Натяжение нитей определяет качество строчки. Чтобы правильно настроить регулятор натяжения, необходимо изучить инструкцию. Подробнее о данном механизме у швейной машины «Чайка 142 М» рассказано в видео ниже.

Правила настройки современных машин

Современные бытовые машинки хорошо продуманы конструкторами. От пользователя требуется минимальное понимание принципов шитья, чтобы отрегулировать следующие параметры и спокойно работать с прибором:

• сила нажатия лапки на ткань во время работы;
• длина стежка;
• натяжение рабочей нити;
• высота зубцов.

Установка параметров стежка

Даже самые простые модели электрических бытовых машинок имеют хороший выбор строчек, предназначенных для шитья в разных техниках. Выбор режима также зависит от используемой ткани. Мастерица может вручную отрегулировать длину и ширину стежка, чтобы получить лучшее качество строчки.

В руководстве пользователя обычно есть описание режимов работы, соответствие определенных операций поставленным задачам, типов тканей. Для некоторых материалов и режимов необходимо менять ширину шитья и даже иглы.

Виды строчек в современной электромеханической швейной машине

Установка иглы относительно челнока

Чтобы во время работы шов получался ровный, без пропусков, необходимо отрегулировать постановку иглы относительно челнока. Принципиальное значение эта регулировка имеет при работе зигзагом.

В норме рабочая игла, поднимаясь из нижнего положения на 1,8 мм, должна встречаться в точке с челноком. Отрегулировать это положение можно с помощью ключа, ослабив им винт, фиксируя в этот момент маховое колесо.

Если отрегулировать этот параметр самостоятельно не удается, необходимо обратиться в сервис.

Регулировка игловодителя и натяжителя

Обрыв, провисание и петляние рабочей нитки – довольно популярная проблема. В этом случае машинка делает пропуски в строчке или шьет неравномерно. Проблема кроется в регуляторе натяжения: натяжитель может смещаться или вовсе выпасть. Игловодитель в этом случае уходит в верхнюю точку вместе с иглой.

Игловодитель в швейной машине

Для решения проблемы необходимо ослабить винт и установить лезвие иглы так, чтобы желобок принял правильное положение.

Настройка степени натяжения рабочей нити

Данный параметр влияет на качество строчки: насколько она ровная, без зажимов или провисаний. Если натяжение слишком сильное, необходимо с помощью регулятора на корпусе машинки выбрать меньшее число на шкале. Действовать надо постепенно, проверяя эффект от каждого смещения регулятора на строчке.

Нижняя полупетля не должна выходить наверх. Если регулировка натяжения верхней нити не помогает, следует заняться нижней.

Настройка степени натяжения нижней нити

Проверить правильность этой регулировки можно съемным челноком. Если шпулька, вставленная в него, не движется, когда всю конструкцию подвешивают за нитку, идущую от шпульки, необходимо ослабить натяжение. Если наоборот, шпулька слишком сильно раскручивается, натяжение надо увеличить.

Для усиления натяжения регулировочный винт необходимо подтянуть с помощью инструмента по часовой стрелке, для ослабления – против. Здесь также надо действовать неспешно, поэтапно, проверяя регулировку после каждого шага.

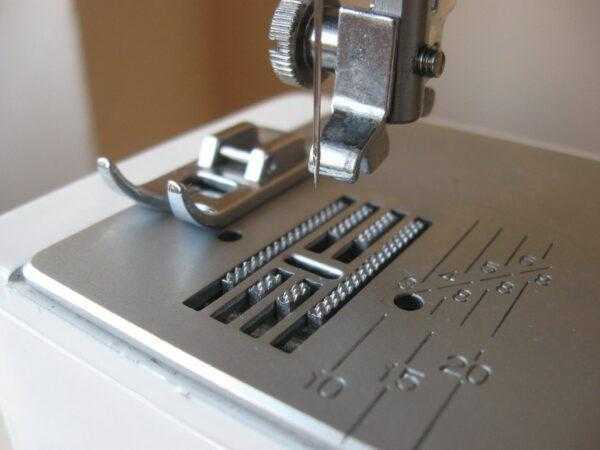

Настройка положения зубчатой планки

Эта делать отвечает на движение ткани во время работы. В момент, когда иголка протыкает материал, верх зуба должен быть на одном уровне с рабочей поверхностью. Если этот параметр отрегулирован неверно, ткань стоит на месте, или, наоборот, натягивается и рвется, строчка ложится неравномерно.

Положение планки исправить просто. Для этого надо поднять лапку, а рейку сместить так, чтобы она заняла корректное положение (обычно этот момент подробно описан в руководстве пользователя). Маховое колесо в этот момент следует двигать на себя.

Зубчатая планка швейной машины

Высота зубчатой планки

Бывает, что верхняя точка зуба мало поднята над поверхностью. Это можно исправить. Машинку надо наклонить назад. Немного раскрутить винт, отрегулировать высоту зуба.  При правильной настройке в середине пластины должны показываться только зубья. Перед детали должен быть приподнят по отношению к задней части на 0,5 мм. В случае необходимости можно подложить прокладку.

Регулировка степени нажима лапки

От этого параметра зависит качество строчки и комфорт при работе. В более простых моделях нажим лапки регулируется винтом, который находится на держателе. В более продвинутых моделях этот винт выведен на корпус. Работать с ним надо в соответствии с руководством пользователя на конкретную модель машинки.
