Швейная машинка чайка 134, 143, 132: инструкция советского образца

Заправка верхней и нижней нитки

Заправлять верхнюю нитку достаточно просто, нет надобности так подробно объяснять, как в инструкции для швейных машин Чайка и Подольск. Главное, правильно заправить нитку в натяжитель, чтобы нитка проходила через компенсационную пружину (К), которая подтягивает верхнюю нитку во время формирования стежка строчки. Швейные машины Чайка и Подольск достаточно чувствительны к работе этого узла, и если нитку не заправлять, как требует инструкция, то появится «петляние» верхней нитки снизу. Впрочем, причин появления петель в стежке много и других, подробнее о которых можно прочитать в статье Швейная машинка Чайка.

Прежде чем заправить нижнюю нитку, нужно поворотом махового колеса поставить иглу в верхнее положение, выдвинуть игольную пластину и захватив двумя пальцами левой руки защелку шпульного колпачка вытащить его из челночного хода машины. Кстати, при установке его обратно, должен быть слышен слабый щелчок. Если защелка не сработает, то шпульный колпачок может провернуться по оси и сломать иглу. Нитку заводят под пружинную пластину колпачка, которая создает натяжение нижней нитки. Натяжение регулируется винтиком, прижимающим эту пластину. Поворачивая винт влево — натяжение ослабляется, и наоборот. Только выкручивайте не более чем на пол-оборота, иначе винт может выскочить и потеряться. Нижняя нитка должна выходить свободно без усилий, но с небольшим ощутимым натяжением. Натяжение нижней нитки регулируется довольно редко. В основном, его нужно менять при пошиве слишком тонких тканей или трикотажа, а также при использовании очень тонких ниток.

Регулировка челночного хода швейной машины Чайка

Неправильное положение челнока швейных машин Чайка
приводит к обрыву нитки и появлению других дефектов строчки, в том числе и пропусков. Пропуски обычно появляются из-за неправильного положения челнока в момент встречи с иголкой — носик челнока не захватывает образовавшуюся петлю, проходит мимо и образуется пропуск. Причиной могут быть и многие другие факторы.
Для того, чтобы правильно выставить положение встречи носика челнока и иголки, необходимо регулировать положение челночного хода. Ослабить два болта, крепящие его и аккуратно, можно с помощью мощной отвертки, подвигать или отдалять ход вместе с челноком по отношению к иголке. Челночный ход вращается на оси, а не двигается вперед и назад. Это очень важный момент. Не надо его вытягивать гвоздодером или забивать молотком, он легко поворачивается на своей оси. Неопытному человеку сложно сразу понять, о чем идет речь, но и объяснить подробнее тоже очень сложно. Все что можно еще добавить — внимательно разберитесь, прежде чем, что-то крутить, а уж тем более откручивать. Оставшихся деталей после ремонта быть не должно.

Регулировка челночного хода швейной машины Чайка

Неправильное положение челнока швейных машин Чайка приводит к обрыву нитки и появлению других дефектов строчки, в том числе и пропусков. Пропуски обычно появляются из-за неправильного положения челнока в момент встречи с иглой — носик челнока не захватывает образовавшуюся петлю, проходит мимо и образуется пропуск. Причиной могут быть и многие другие факторы.

Для того, чтобы правильно выставить положение встречи носика челнока и иглы, необходимо регулировать положение челночного хода. Ослабить два болта, крепящие его и аккуратно, можно с помощью мощной отвертки, подвигать или отдалять ход вместе с челноком по отношению к иголке. Челночный ход вращается на оси, а не двигается вперед и назад. Это очень важный момент. Не надо его вытягивать гвоздодером или забивать молотком, он легко поворачивается на своей оси. Неопытному человеку сложно сразу понять, о чем идет речь, но и объяснить подробнее тоже очень сложно. Все что можно еще добавить, внимательно разберитесь, прежде чем, что-то крутить, а уж тем более откручивать. Оставшихся деталей после ремонта быть не должно.

Игла при входе в игольное отверстие не должна его касаться

Обрыв нитки может быть следствием многих неисправностей, например, если иголка при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки иголка должна располагаться точно в центре отверстия игольной пластины, равномерно удалена от обеих сторон. А при выполнении операции зигзаг расстояние L должно быть одинаковым с R.

Проверьте положение иглы и если оно смещено, то выполните следующую регулировку.
Продольная установка положения иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле. Крепление это находится в верхней части машинки и его не всегда видно. Покрутите на строчке зигзаг маховое колесо, и вы обнаружите это крепление.
Ослабьте (не выкручивайте полностью) эти винты и установите иглу строго по центру (смещая рамку игловодителя). Регулировать положение иглы нужно, когда машина установлена на выполнение прямой строчки.
Затяните крепление обратно и переключите в режим строчки зигзаг. Теперь нужно проверить положение иголки при левом и правом уколе. Вход иглы (при максимальной ширине зигзага), справа и слева должен быть равномерно удален от центра.
Если игла будет задевать край отверстия при максимальной ширине зигзага, то придется обращаться к мастеру. Нужно изменить еще одну регулировку, но ее может выполнить только опытный человек.

Основные узлы и механизмы

Снимите верхнюю крышку (два винта сверху крышки) и смажьте несколькими каплями масла основные узлы фронтального отсека. Винт 1 предназначен для регулировки игловодителя, в который вставляется игла. Винт 2 зажимает натяжитель верхней нитки. Это крепление довольно часто необходимо подтягивать, поскольку пластмассовый корпус натяжителя проваливается винтом и натяжитель начинает шататься в посадочном гнезде.

Если ткань плохо продвигается, чаще всего нужно просто поднять зубчики рейки, установив переключатель в положение (Н) — нормально, В — вышивка.

Снимая маховое колесо, обязательно обращайте внимание на положение лепестков фрикционной шайбы (Л). Чтобы отвернуть полностью фрикционный винт, удерживающий маховое колесо, ослабьте винт (К)

Регулирование натяжение ремня электропривода или осуществляется после ослабления винта (Б).

Устройство для намотки нитки на шпульку тоже необходимо смазывать и иногда регулировать.

Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если установить такие параметры швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт ее не окончен. Еще есть много других настроек, достаточно сложных и необходимых для швейной машины «Чайка» — это ремонт челночного хода. Именно там скрыты причины петляния нитки и столь редкостного явления для швейных машин — обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того еще требующего большого опыта от исполнителя. Мы намеренно не будем давать рекомендации по его настройке, поскольку их выполнить самостоятельно практически невозможно. Мастер наладчик обычно подбирает одно единственное положение носика челнока относительно иголки, варьируя между тремя дефектами: петляние нитки, обрыв нижней нитки и обрыв верхней нитки.
Вкратце лишь отметим, что основное положение носика челнока регулируется по отношению к иголке, когда она находиться в левом положении, при левом уколе. Пройдя мимо иголки чуть выше ушка, носик должен закончить свое движение и выйти дальше (влево) за иголку на 1-3 мм. Этот параметр 1-3 мм. для каждой модели Чайки «свой» и именно от него и зависит как будет формироваться строчка. Если челнок выходит слишком далеко за иголку он вытягивает лишнюю верхнюю нитку и появляются петли, если «не доходит» нитка может обрываться.
Настраивайте машинку так, чтобы при левом уколе и правом уколе носик челнока уверенно захватывал петлю с иголки. Если машинка все равно будет иметь дефекты строчки, тогда обращайтесь к мастеру по ремонту швейных машин.
Для того чтобы изменить положение челнока (заход носика за иголку) найдите в крайней правой части вала приводящего в движение челночное устройств втулку- рычаг, соединенную с главным (верхним) валом. Ослабьте ключом крепление втулки, затянутое винтом М10 и немного проверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховое колесо.

Предлагаемая инструкция для швейных машин Чайка и Подольск — это упрощенный вариант руководства по эксплуатации завода изготовителя. Эту универсальную инструкцию можно использовать для всех моделей швейных машин Чайка 2, 3, 132, 132м, 134, и Подольск 142, 142м, Мальва и других моделей.

Наматывание нитки. Инструкция к швейной машине Чайка, Подольск

Намотать нитки на шпульку с помощью моталки. При намотке нитки на шпульку маховик машины должен вращаться вхолостую. Для этого нужно освободить фрикционный винт 1 (рис. 8).
Шпульку надеть на шпиндель моталки 2 так, чтобы пружина шпинделя вошла в прорезь шпульки. Катушку 1 с нитками поставить на катушечный стержень. Нитку с катушки заправить между шайбами натяжения 4, как показано на рис. 9, и затем намотать несколько витков па шпульку вручную. Моталку поджать к маховику. Далее производить намотку, вращая маховик с помощью привода.
После того как шпулька будет полностью намотана, резиновое кольцо моталки перестанет соприкасаться с маховиком, и намотка прекратится. Перед снятием шпульки моталку необходимо отвести влево от упора 3.
Заправить намотанную шпульку в шпульный колпачок и завести нитку под пружину натяжения, как показано на рис. 10. Оставить свободный конец нитки длиной 10-15 см.
Вставить шпульный колпачок со шпулькой, заправленной ниткой, в челночное устройство. При этом игла должна быть в верхнем положении.
Шпульный колпачок со шпулькой надеть на стержень 3 челночного устройства до упора. При этом палец 1 шпульного колпачка должен войти в гнездо 2 (рис. 11).

Ремонт втулки, восстановление, шпонки

Шпонка 2 мм (высотой) х 1,5 мм (шириной) х 4 мм (длинной).

Берём гвоздик диаметром 3 мм, расклёпываем его в эти габариты: 2 х 1,5 х 4.
Торцом надфиля, делаем пропил в внутри втулки. На глубину – 1 мм.
В колпачок из под лака для волос. Каплю эпоксидной смолы, смешиваем со стружкой от пропила под шпонку.
В эту смесь, добавляем 1 каплю отвердителя. И всё хорошо перемешиваем спичкой.
В этой смеси, обмазываем нашу шпонку и вставляем во втулку.
Через сутки, эпоксидная смола, затвердеет.
Удаляем, лишнюю, затвердевшую смесь надфилем, с наружной части втулки, и по углам шпонки.
Всё собираем на ось.

Шпонку, можно изготавливать, хоть из меди, из органического стекла – плексигласа, из алюминия. Можно изготовить из сломанной иглы. Можно приклеить клеем, «Супер Момент». Главное чтобы шпонка в пазу втулки сидела туго.

Менее трудоёмкий вариант, по ремонту – это купить новые втулки!

Итак собранные оси, устанавливаем в блок зигзага, а блок зигзага в машину.

Винты М 6 это № 4 и М 5 он на задней стенке, снаружи №3, на (фото 38) ставим на места. Сначала наживляем в серьгу, задний винт М 5. Затем закручиваем М 6. Затем дотягиваем М 5. А установив эти два винта, закручиваем винт на серьге. Он между корпусом и копирными дисками.

Фото 38.

Как заправить швейную машинку «Чайка?»

При заправке верхней нити важно лишь крепко закрепить ее. От того, продета ли нить, как стоит через компенсационную пружину зависит работа всей машинки

Отнестись к этому внимательно — в противном случае нитка начнет «вилять».

Для того чтобы правильно устроить нижнюю нить, нужно для начала вытащить из устройства шпульку. Нить следует затянуть под пружинную пластину колпачка и создать нужное натяжение (поворот винта влево – слабее, вправо — наоборот). Заметьте, что натяжение не должно быть сильным, но ощутимым. Часто менять натяжение нити не придется, только в тех случаях, когда шов придется производить на тонких тканях.

Управление машинкой. Инструкция к швейной машине Чайка, Подольск

При правильно вставленном шпульном колпачке рычаг защелки должен находиться в подпружиненном состоянии и при открывании стремиться возвратиться в исходное положение.
Перед началом шитья нижнюю нитку необходимо извлечь на игольную пластинку, для этого, придерживая конец игольной нитки, повернуть маховик так, чтобы игла опустилась в игольное отверстие, захватила нижнюю челночную нитку и поднялась в верхнее положение. Верхней ниткой вытянуть челночную нитку на игольную пластинку (рис. 12) и положить концы верхней и нижней ниток под нажимную лапку, как показано на рис. 13.
Для шитья простой прямолинейной строчкой необходимо совместить цифру 0 на ручке 17 с указателем 12 (рис. 1). Ручка 23 может быть в любом положении.
Длина стежка устанавливается поворотом ручки 19 (рис. 1) до совмещения цифры с указателем на панели.
Обратное направление подачи материала для закрепки осуществляется путем нажатия рычага 18 (рис. 1) вниз до упора. Шаг обратной подачи свыше 2,5 мм остается постоянным в пределах 2,5 мм.
Регулирование высоты подъема рейки производят регулятором 1 (рис. 14). Пользование регулятором производится при снятой задвижной пластине. Для толстых материалов регулятор устанавливается на отметку Н (нормально), для тонких — на отметку Ш (шелк), для вышивания и штопки — на отметку В (вышивка). Буквы должны быть видны сверху.
Для перехода на зигзагообразную, декоративную и целевую строчки необходимо ручку 23 (рис. 1) легким нажатием и поворотом выставить на требуемый вид строчки. Поворотом ручки 17 совместить цифру 5 с указателем 12.
Рисунок для отделки изделий будет более четким при меньшем шаге строчки. Смещением строчки пользуются при выполнении специальных операций, например, при обработке петель, вшивании «молний» и т. п. Для смещения строчки служит ручка 16. Поворотом ее до упора без усилия в направлении, указанном стрелками, игла смещается вправо или влево от среднего положения.
Для проверки качества шитья рекомендуется сделать пробную строчку на лоскутке нужной вам ткани и при необходимости отрегулировать натяжение ниток.
Регулирование натяжения верхней нитки осуществляется с помощью регулятора натяжения. Переплетение верхней и нижней нитки, должно происходить в середине сшиваемых материалов. Если переплетение ниток при образовании стежка находится сверху, нужно ослабить натяжение верхней нитки. Если переплетение ниток находится снизу, нужно усилить натяжение верхней нитки.
При шитье через толстые и твердые места необходимо шить медленно, и маховое колесо поворачивать рукой.
При шитье тонких материалов, например шелка и т. д., рекомендуется легкое подтягивание материала за лапкой, чтобы избежать стягивания шва.
Для нормальной работы машины начинать шить необходимо в следующей последовательности: оттянуть заправленные под лапку нитки (нижнюю и верхнюю) и придерживать их, опустить иглу в материал (рукой вращая на себя маховое колесо), опустить лапку и сделать 2-3 стежка. После этого можно отпустить нитки и продолжать шить.
После окончания шитья поднять нажимную лапку, оттянуть от себя сшиваемый материал и обрезать нитки о кромку нитеобрезателя, находящегося на стержне нажимной лапки (рис. 12, позиция 1), оставив конец литки длиной 8 — 10 сантиметров.

Неправильно выбранный номер иглы приводит к обрыву нитки

Правильный подбор иглы — одно из условий хорошей работы швейной машинки

К сожалению, именно на это меньше всего обращают внимание. Слишком тонкая игла «разлохмачивает» нитку и она обрывается, слишком толстая игла разрушает волокна тонких тканей и приводит к «расползанию» швов после стирки

Для трикотажных тканей, эластичных тканей (стрейч), джинсовых тканей, особенно для кожи, желательно использовать специальные иглы, имеющие определенную форму лезвия и острия. Подробнее см. Иглы для швейных машин.

Любая инструкция имеет рекомендации по подбору иглы, в зависимости от вида и толщины ткани и выбранных ниток. Вот перечень рекомендаций для швейной машины Чайка, Подольская: Шелк, батист — №70; ситец, сатин, батист, бельевые ткани — №80; х/б ткани, бязь, фланель, тонкие шерстяные ткани — № 90; шерстяные, костюмные ткани — №100; толстые шерстяные ткани, сукно — №110.

Иглу нужно устанавливать вверх до упора и хорошо затягивать винтом, чтобы она не выскочила при работе. Плоская (спиленная) сторона колбы на игле должна быть обращена в противоположную от вас сторону. И не устанавливайте иглы промышленного образца, с круглой колбой. Такие иглы приводят к пропускам и даже к серьезным поломкам, в частности поломке иглы швейной машины.

Выставка челнока, в челночном блоке.

Устанавливаем положение челнока, по циклам, зигзага.

Ручку зигзага, устанавливаем в положение, прямая строчка.
Опускаем иглу, в нижнюю точку ноль, вращая маховик.
Игла, в нижней точке 0. Носик челнока, выступает, относительно верхнего угла, блока челнока, на 1,3 мм. Фото 65. (Ослабив винтики, на шестерне челнока). Зазор между пяткой челнока и опорой челнока, – на буферной пружине, составляет 0,3 – 2 мм. Фото 66.
Зазор, между носиком челнока и верхом буферной пружины 0.3 – 1 мм. Фото 67.
Если толкатель челнока, с установленной на нём, буферной пружиной касается иглы, надо слегка ударить молоточком, по кончику, входного конца, толкателя челнока. Фото 67.
Вот в таком положении. Мы, соединяем вал челнока, с Секторной шестерней. (Инструмент – Молоточек и наставка из цветного метала: медь алюминий.) Фото 68.
Лёгкими ударами молоточка, по правому краю вала, с Секторной шестерней, соединяем шестерни. Фото 68.
Зазор, в зацеплении шестерён, не должен быть, менее 0,1 мм. (Тяжёлый ход) и не более 0,3 мм. (Иначе будет стук, во время работы машины.)
Устанавливаем втулку, в упор к Секторной шестерне, что – бы, зазор между шестернями, не увеличивался, (во время эксплуатации машины). Помним о зазоре 0,1 и 0,3 мм. И зажимаем винт – на первой опорной втулке. Фото 69.
Кронштейн с тягой, выставляем право-лево, в свободное положение. Втулку подбить к кронштейну! Фото 70.
Болт, ключом на 10 зажимаем. Втулку, через медную наставку, пододвигаем, (лёгкими ударами молоточка), к кронштейну, С зазором 0,01 мм. Винтик, втулки, зажать! Фото 70.

— —

На фото 65, носик челнока, выступает, относительно верхнего угла, блока челнока, на 1,3 мм

Фото 65.

На фото 66, зазор между пяткой челнока и опорой челнока, – на буферной пружине, составляет 0,3 – 2 мм.

Фото 66.

На фото 67, зазор, между носиком челнока и верхом буферной пружины 0.3 – 1 мм.

Фото 67.

На фото 68, зазор перед соединением шестерён.

Фото 68.

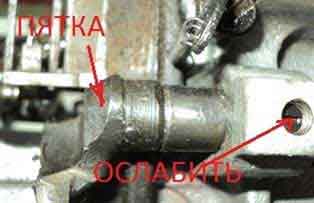

На фото 69, показана пятка на секторной шестерне, и зажимной винт левой втулки.

Фото 69.

На фото 70, кронштейн с тягой, выставляем право-лево, в свободное положение. Втулку подбить к кронштейну! С зазором 0,01 мм. Ослабленный винт втулки, зажать.

Фото 70.

Выставляем игловодитель, относительно носика челнока.

У нас, вставлена правильная игла. Игла – самая главная деталь в швейной машине

Медленно, вращаем маховик, на себя. Игла опустилась, в нижнюю точку ноль.
Носик челнока не дошёл 1 мм, до верхнего угла, корпуса блока челнока. Фото 71.
Ручка зигзага, на ноле.
Игла, поднявшись, из нижней точки ноль, на 1,5 мм, должна пересечься, с носиком челнока.
Это пересечение, должно произойти, строго по середине, короткой лыски иглы.
Вот в таком положении, мы выставляем иглу относительно носика челнока.
Ослабить винт на хомуте игловодителя. Фото 74.
И опустить игловодитель, с иглой. На пересечение, середины лыски иглы, с кончиком носиком челнока.

На фото 73, носик челнока не дошёл 1 – 1,3 мм, до верхнего угла, корпуса блока челнока.

Фото 71.

Теперь настройка на зигзаг.

Выставляем ручку зигзага на 5 мм.
Вращаем маховое колесо на себя, игла, из нижнего ноля, поднялась на 1,5 мм. И пересеклась, с носиком челнока.
На игле, короткая лыска. Так вот, носик челнока, должен пройти, над поверхностью лыски, с зазором в 0,1 мм. Фото 72. На левом уколе, кончик носика, должен пройти, над отверстием иглы, но в верхней части, лыски.
А на правом, уколе, в нижней части, короткой лыски. Также с зазором в 0,1 мм, относительно поверхности, лыски иглы. Фото 73.
На фото 73 видно, что над верхним краем, отверстия иглы, проходит нижняя грань, носика челнока. На расстоянии примерно, 0,1- 0,2 мм.

На фото 72, носик челнока на левом уколе.

Фото 72.

На фото 73, носик челнока на правом уколе.

Фото 73.

Если этого не происходит, то надо подрегулировать по высоте игловодителем! Фото 74.

Ослабить винт на 1-2 оборота, вращая игловодитель вокруг оси в право – лево, опустить или приподнять, его, но так, чтоб выполнялось условие, пунктов 3 – 4. Фото 74.

Фото 74.

Ремонт швейных машин. Часть 3.

Эта машина сложного зигзага, выполняющая специальные и
декоративные строчки. Вариант исполнения с электрическим приводом.

Неисправности, типичные для машин «Чайка»: обрыв нижней нитки,
петляние верхней нитки снизу, сильное ослабление нижней нитки в
строчке, пропуск стежков при шитье нейлона и др.

По устройству и параметрам эта модель машины отличается от машины
«Чайка»-142М кл. ПМЗ
одним конструктивным изменением, которое необходимо рассмотреть
здесь подробнее.

Рамка игловодителя соединена с рамкой стержня нажимной лапки (). Рамка игловодителя вверху размещена на оси 5
качания при зигзаге, а внизу она имеет продолговатое горизонтально
расположенное отверстие, внутри которого размещен направляющий
стержень 11, закрепленный стопорным винтом в отверстии рамки
стержня прижимной лапки. В нижнем соединении конструктивно рамка
игловодителя выполнена неудачно, поскольку она ограждена от
поперечного люфта четырьмя зазорами: два из них находятся с задней
стороны рамки, а два — с передней.

Если учесть, что зазор между носиком челнока и иглой в момент
захвата нитки равен 0,1 мм, а при шитье нейлона — 0,05 мм, то такая
конструкция соединения (с четырьмя зазорами) никак не отвечает
требованиям надежной работы машины. Суммарный люфт в поперечном
направлении этого соединения достигает 0,2 мм. А это значит, что при
нормально отрегулированной машине вполне возможны и пропуски стежков
в строчке, и поломка игл.

Рис. 78. Узел рамки
игловодителя и прижимной лапки
(машины «Чайка»-143 кл., «Чайка»-134 кл.):

1 — рамка прижимной лапки;	9 — регулировочно-крепежный винт игловодителя;
2 — верхний винт крепления узла;	10 — ограничительное кольцо;
3 — резьбовая втулка лапки;	11 — стержень крепления рамки игловодителя;
4 — большой рычаг-коромысло;	12 — игловодитель;
5 — ось качания рамки игловодителя;	13 — стержень нажимной лапки;
6 — винты крепления рычага;	14 — стопорный (регулировочный) винт;
7 — рамка игловодителя;	15 — винт крепления рамки;
8 — проушина возвратной пружины;	16 — винт крепления стержня лапки

Регулируя положение иглы в щели игольной пластины, следует
сделать так: ослабить винт 2 и верхнюю часть блока обеих рамок
подать назад — игла подвинется вперед; если подать верхнюю часть
блока вперед — игла переместится назад. Осью вращения всего блока
является винт 15. Его трогать не следует.

Но эту же регулировку можно сделать так: ослабить стопорный винт
14 и подать игловодитель 12 назад или вперед, т. е.
поставить иглу по центру в игольной пластине () так, чтобы А = Б на острие иглы (в
начале входа иглы в пластину).

Затем зажать винт 14. Эта регулировка проще, но она
ненадежна из-за малых размеров винта 14.

Положение иглы (по центру) относительно задней и передней стенок
игольного отверстия — это главная регулировка. Она чаще всех
параметров сбивается и, естественно, чаще всего выводит машину из
строя

Поэтому на нее необходимо обращать внимание чаще, чем на
остальные параметры

Некоторые владельцы швейных машин типа «Чайка» хотели бы
перевести привод машины с электрического или ножного на ручной. Но
вся беда в том, что на маховике машины «Чайка» нет отверстия для
поводка ручного привода. В государственной мастерской работу,
связанную с переводом машины на ручной привод, не смогут сделать —
инструкцией запрещено. Приходится обращаться к мастеру-частнику.

Лучше было бы, если бы завод-изготовитель делал два таких
отверстия на маховике (по причине балансировочной уравновешенности).

В конце 1992 г. завод-изготовитель стал выпускать машины «Чайка»
с электроприводом производства Белоруссии. Характерной чертой этого
привода является наличие на электродвигателе электронного регулятора
ограничения максимальной частоты вращения маховика. Это
исключительно ценное, практичное и очень необходимое новшество при
работе на швейной машине.

При установке зазоров (расстояний) руководствоваться материалом,
изложенным в части 3, «Швейная машина
«Чайка»-142М кл. ПМЗ». Как
устранить неисправности —
см. части 1 и 2, а также часть
3, «Швейная машина «Подольск»-142 кл. ПМЗ».

Неисправность: зигзагная строчка; правый укол отклоняется влево.
Причина: палец, соединяющий игловодитель с шатуном,— длинный и
задевает за толкатель отжимной шайбы в регуляторе верхней нитки.
Узел надо разобрать и укоротить палец на 1,5-2 мм.

P.S.

Удачи в
ремонте!

Параметры ругулировки челночного хода и иглы (Чайка)

В момент встречи носик челнока и лезвия иглы, должны соблюдаться следующие параметры: зазор между носиком и лезвием примерно 0,15 мм; когда игла выходит из нижнего положения на высоту 1,8 — 2,0 мм, носик должен подойти к ней выше ушка иглы на 1мм, как минимум, но не более 3 мм. Кстати, очень важный момент, подъем иглы из нижнего положения (1,8 — 2,0 мм)

Этот параметр влияет на образование игольной петли и на него следует обратить особое внимание. Для того, чтобы носик захватил нитку с иглы необходимо чтобы образовалась петля, куда он и проходит, зацепляя ее

Вот поэтому игла сначала должна опуститься вниз и затем, немного поднявшись уже встретиться с носиком петлителя.

Положение иглы регулируется еще и игловодителем, для этого имеется винт для его крепления на втулке под фронтальной крышкой (см. выше).

Если установить такие параметры регулировки челночного хода, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт ее не окончен. Еще есть много других настроек челночного хода, достаточно сложных и необходимых для швейной машины «Чайка». Именно там скрыты причины петляния нитки и столь редкостного явления для швейных машин — обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того требующего большого опыта от исполнителя. За что им и спасибо, по крайней мере, от мастеров по ремонту швейных машин. Без работы они не останутся, пока есть швейные машины «Чайка».
